CV در کنترل ولو چیست و چگونه محاسبه می شود؟
در این مقاله از اذرسام میخواهیم به سوال cv در کنترل ولو چیست بپردازیم و همینطور محاسبات و اهمیت انها در انتخاب و … را بررسی کنیم. CV در کنترل ولو (ضریب جریان شیر) معیاری برای سنجش ظرفیت عبور سیال از شیر است و نشان می دهد چه مقدار سیال (معمولاً آب در دمای ۶۰°F) با افت فشار ۱ psi از شیر عبور می کند. محاسبه CV در کنترل ولو با فرمول Q = CV × √(ΔP/SG) انجام می شود که در آن Q دبی جریان، ΔP اختلاف فشار و SG وزن مخصوص سیال است.
انتخاب CV مناسب در کنترل ولو حیاتی است: CV کم باعث محدودیت جریان و افت فشار می شود، درحالیکه CV بیش ازحد منجر به ناپایداری و مصرف انرژی بالاتر می گردد. برای عملکرد بهینه، CV در کنترل ولو باید بر اساس نوع سیال (مایع/گاز)، دما، فشار و طراحی شیر (گلوب، پروانه ای، شير سوزنى روغن داغ آکاردئونی و…) محاسبه شود. با انتخاب صحیح CV در کنترل ولو، کارایی سیستم افزایش یافته و از مشکلاتی مانند کاویتاسیون جلوگیری می شود.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید

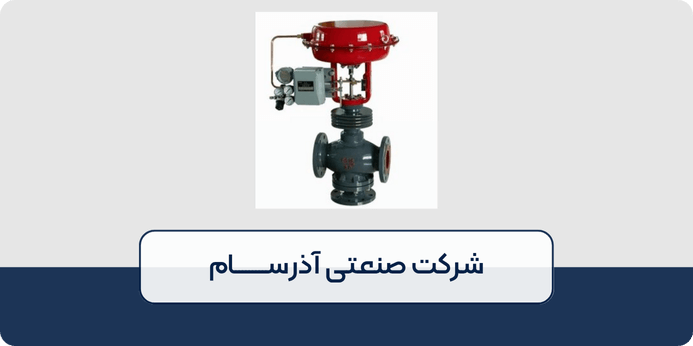

ضریب شیر Cv چیست؟
ضریب جریان شیر یا Cv در کنترل ولو یکی از مهمترین پارامترهای فنی در انتخاب و طراحی شیرهای صنعتی است که ظرفیت عبور سیال را مشخص می کند. Cv در کنترل ولو به صورت عددی تعریف می شود که نشان دهنده مقدار آب در دمای 60 درجه فارنهایت (15.5 درجه سانتیگراد) است که در مدت یک دقیقه از شیر عبور کرده و باعث ایجاد افت فشار 1 psi می گردد.
در واقع، Cv در کنترل ولو چیست را می توان معیاری برای سنجش کارایی شیر در عبور دادن سیالات دانست. هرچه مقدار این ضریب بالاتر باشد، شیر توانایی بیشتری در عبور جریان دارد. محاسبه Cv در کنترل ولو از طریق فرمول Q = Cv√(ΔP/SG) انجام می شود که در آن Q دبی جریان، ΔP اختلاف فشار و SG وزن مخصوص سیال است.
انتخاب صحیح Cv در کنترل ولو برای عملکرد بهینه سیستم بسیار حیاتی است، چرا که مقدار نادرست آن می تواند منجر به مشکلاتی مانند افت فشار بیش از حد، کاویتاسیون یا کاهش راندمان سیستم شود. این موضوع به ویژه در سیستم هایی مانند آبنماى مغناطيسى که به دقت و پایداری جریان وابسته اند، اهمیت بیشتری پیدا می کند.
آنچه باید درباره (cv در کنترل ولو ) بدانید!

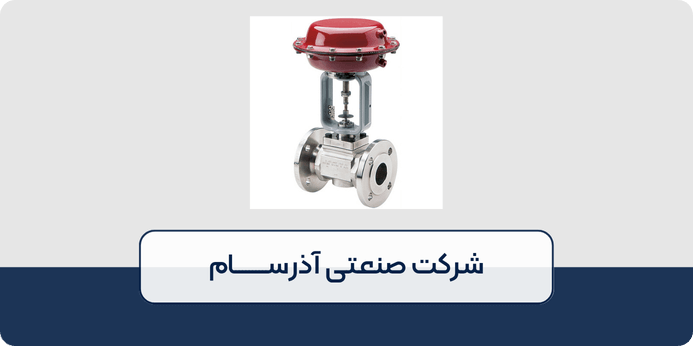

ضریب جریان شیر (Cv) در کنترل ولو چگونه محاسبه می شود؟
محاسبه CV در کنترل ولو یکی از اساسی ترین مراحل در انتخاب و طراحی سیستم های سیالاتی است که بر پایه رابطه ریاضی دقیقی انجام می شود. محاسبات کنترل ولو نشان می دهد که ضریب Cv با استفاده از فرمول Q = Cv√(ΔP/SG) تعیین میگردد، که در آن Q نشان دهنده دبی جریان (بر حسب GPM یا LPM)، ΔP اختلاف فشار دو سر شیر (بر حسب psi یا bar) و SG وزن مخصوص سیال می باشد.
در محاسبه CV در کنترل ولو، واحدهای مختلفی مانند Kv (سیستم متریک) و f (سیستم امپریال) نیز وجود دارند که با ضرایب تبدیل مشخصی به Cv مرتبط می شوند. محاسبات کنترل ولو برای گازها پیچیده تر بوده و به فاکتورهای اضافی مانند دما، فشار مطلق و ضریب تراکم پذیری نیاز دارد. درک صحیح از محاسبه CV در کنترل ولو به مهندسان کمک می کند تا شیرهایی با اندازه مناسب انتخاب کنند که هم از افت فشار غیر ضروری جلوگیری کند و هم از ایجاد جریان های турбулентный و پدیده های مخرب مانند کاویتاسیون پیشگیری نماید.
این موضوع در تجهیزاتی مانند شیر سوزنی بخار که نیاز به کنترل دقیق فشار و جریان در دماهای بالا دارند، اهمیت بیشتری پیدا می کند. دقت در محاسبات کنترل ولو تضمین کننده عملکرد بهینه سیستم و صرفه جویی در انرژی خواهد بود.

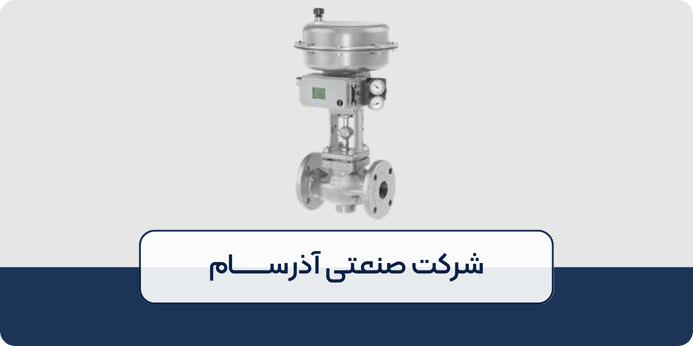

مقایسه استانداردهای بین المللی Cv در کنترل ولو (ISA، ISO، DIN)
در صنایع فرآیندی، CV در کنترل ولو چیست و چگونه محاسبه می شود، سوالی اساسی است که پاسخ آن به استانداردهای مورد استفاده بستگی دارد. استانداردهای بین المللی مختلف مانند ISA، ISO و DIN هر کدام روش های متفاوتی برای محاسبه CV در شیر کنترل جریان ارائه می دهند. استاندارد ISA بیشتر در صنایع آمریکایی کاربرد دارد و بر پایه سیستم امپریال است، در حالی که ISO و DIN بر مبنای سیستم متریک طراحی شده اند.
تفاوت اصلی این استانداردها در فرمول های محاسباتی، واحدهای اندازه گیری و شرایط مرجع برای تعریف CV در شیر کنترل جریان است. انتخاب استاندارد مناسب برای محاسبه CV به عوامل مختلفی از جمله موقعیت جغرافیایی پروژه، الزامات مشتری و سازگاری با سایر تجهیزات بستگی دارد. آگاهی از این تفاوت ها به مهندسان کمک می کند تا محاسبات دقیق تری برای شیر کنترل جریان انجام دهند و از خطاهای طراحی جلوگیری کنند. در نهایت، درک این استانداردها تضمین می کند که CV محاسبه شده برای شیر کنترل جریان دقیقاً با نیازهای سیستم مطابقت داشته باشد. این دقت در محاسبات، حتی در تجهیزاتی مانند خرید سطح سنج مغناطیسی نیز اهمیت دارد، چرا که عملکرد صحیح بسیاری از تجهیزات وابسته به کنترل دقیق جریان و فشار است.
در “محاسبه CV در کنترل ولو”، عوامل متعددی مانند دبی جریان، افت فشار و ویسکوزیته سیال تأثیرگذار هستند. برای درک دقیق تر این پارامترها، مراجعه به استانداردهای بین المللی شیرهای صنعتی مانند ISA-75.01 ضروری است. این استانداردها فرمول های محاسبه Cv را بر اساس نوع سیال (مایع، گاز یا دو فاز) تعریف می کنند و به مهندسان کمک می کنند تا تفاوت Cv در انواع شیرهای صنعتی را بهتر درک کنند.
با توجه به این استانداردها، محاسبه CV در کنترل ولو برای شیر گلوب ولو (Globe) با مقادیر Cv متوسط (۵۰ تا ۱۰۰۰) متفاوت از شیرهای پروانه ای (Butterfly) با Cv بالا (۱۰۰ تا ۳۰۰۰) خواهد بود. این تفاوت ها ناشی از طراحی خاص هر شیر و میزان بازیابی فشار (Pressure Recovery) در آن ها است.
اگر تا اینجا با مفهوم CV در کنترل ولو آشنا شدید و حالا بهتر می دانید که چرا این عدد در تنظیم جریان اهمیت دارد، وقت آن رسیده که ببینید کنترل ولوهای تدریجی چطور با همین پارامتر، دقت عملکرد و راندمان سیستم را بالا می برند.
اهمیت انتخاب و عملکرد Cv در کنترل ولو
درک صحیح از Cv در کنترل ولو چیست برای انتخاب بهینه شیرهای صنعتی حیاتی است. Cv شیر کنترل جریان معیاری کلیدی است که ظرفیت عبور سیال را مشخص می کند و تأثیر مستقیمی بر کارایی سیستم دارد. انتخاب Cv مناسب برای شیر کنترل جریان از اهمیت ویژه ای برخوردار است؛ چرا که مقدار کم آن موجب محدودیت جریان و افت فشار غیرضروری می شود، در حالی که Cv بیش از حد باعث ناپایداری عملکرد و مصرف انرژی بالاتر خواهد شد. این موضوع به ویژه در انتخاب شير فشار شكن بخار اهمیت پیدا می کند، زیرا تنظیم دقیق فشار و جریان در این نوع شیرها نقش کلیدی در حفظ ایمنی و بهره وری سیستم بخار دارد.
محاسبه دقیق Cv شیر کنترل جریان همچنین بر طراحی خط لوله تأثیر می گذارد، چرا که باید با سایر پارامترهای سیستم مانند دبی، فشار و ویسکوزیته سیال هماهنگ باشد. مهندسان با در نظر گرفتن Cv بهینه برای کنترل ولو می توانند از مشکلاتی مانند کاویتاسیون، ارتعاشات و فرسایش زودرس جلوگیری کنند. در نهایت، انتخاب صحیح Cv شیر کنترل جریان نه تنها عملکرد سیستم را بهبود می بخشد، بلکه به صرفه جویی در هزینه های عملیاتی و افزایش طول عمر تجهیزات منجر می شود.

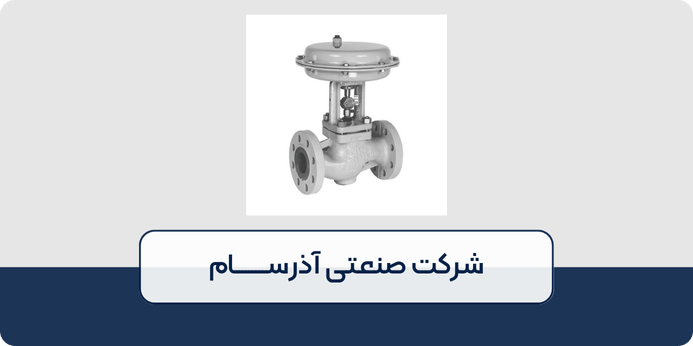

عوامل مؤثر بر Cv در کنترل ولو
در پاسخ به این سوال که cv در کنترل ولو چیست، باید گفت این ضریب تحت تاثیر چندین عامل کلیدی قرار می گیرد.
مقدار cv در کنترل ولو یکی از معیارهای کلیدی در تعیین ظرفیت جریان شیر کنترلی است که بیانگر حجم آبی است که در هر دقیقه با افت فشار 1 psi از شیر عبور می کند. درک صحیح از cv کنترل ولو نقش بسیار مهمی در انتخاب و تنظیم بهینه این تجهیز در سیستم های صنعتی دارد. همچنین، برای بهبود دقت و کنترل در این سیستم ها، خريد لول گیج مغناطيسى می تواند به مهندسان کمک کند تا وضعیت سطح سیال را بهتر پایش کنند. بسیاری از مهندسان و تکنسین ها هنگام طراحی سیستم های فرآیندی، با این سؤال مواجه می شوند که چه عواملی می توانند مقدار cv را تغییر دهند و چطور باید این پارامتر را بهینه سازی کرد.
در ادامه، مهم ترین عوامل مؤثر بر cv در کنترل ولو را بررسی می کنیم:
اندازه دهانه شیر (Valve Size)
هرچه دهانه شیر بزرگ تر باشد، ظرفیت عبور جریان بیشتر خواهد بود و در نتیجه مقدار cv افزایش می یابد. انتخاب اندازه مناسب با توجه به شرایط فرآیند اهمیت زیادی دارد.شکل و طراحی بدنه شیر
نوع طراحی داخلی شیر مانند زاویه ورودی و خروجی، یا نحوه قرارگیری دیسک، می تواند مسیر جریان را تسهیل یا محدود کند و بر cv تأثیر بگذارد.نوع تریم شیر (Valve Trim Type)
تریم شیر شامل اجزای داخلی مانند پلاگ، سیت و گاید است. نوع و شکل این اجزا مستقیماً بر مقدار جریان عبوری و در نتیجه بر cv کنترل ولو تأثیر دارد.افت فشار در مسیر شیر (Pressure Drop)
میزان افت فشار میان ورودی و خروجی شیر بر عملکرد آن و مقدار cv اثر می گذارد. معمولاً با افزایش افت فشار، دقت تنظیم شیر بالا می رود.نوع سیال عبوری
ویژگی های سیال مانند ویسکوزیته، دما و چگالی می توانند رفتار جریان را تغییر دهند و باعث افزایش یا کاهش cv شوند.درصد باز بودن شیر (Valve Opening Position)
هرچه شیر بازتر باشد، سطح عبور جریان بیشتر می شود و مقدار cv نیز افزایش می یابد. تنظیم دقیق باز شدن شیر برای کنترل بهتر جریان ضروری است.نصب و شرایط محیطی
نحوه نصب شیر (عمودی یا افقی) و شرایط محیطی مثل دما و فشار محیط، ممکن است عملکرد شیر را تحت تأثیر قرار دهد و در نتیجه مقدار cv نیز دستخوش تغییر شود.
در نهایت، شناخت دقیق این عوامل به مهندسان کمک می کند تا با تحلیل مناسب، cv در کنترل ولو چیست را بهتر درک کرده و هنگام خريد کنترل ولو، دقت بیشتری به خرج دهند. این موضوع نقش کلیدی در بهینه سازی مصرف انرژی، ایمنی و دقت عملکرد در صنایع مختلف دارد.

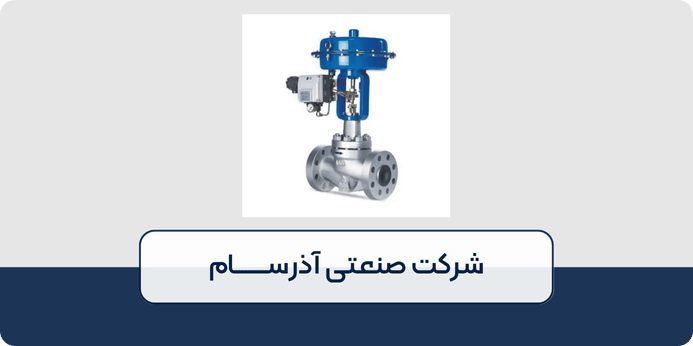

محاسبه Cv در کنترل ولو برای مایعات و گازها و تفاوت ها
در پاسخ به سوال CV در کنترل ولو چیست، باید به تفاوت محاسبات آن برای مایعات و گازها توجه ویژه ای داشت. محاسبه Cv برای مایعات بر اساس فرمول ساده تر Q = Cv√(ΔP/SG) انجام می شود که در آن دبی جریان مستقیماً با جذر اختلاف فشار مرتبط است. اما تفاوت Cv در انواع شیرهای صنعتی هنگام کار با گازها چشمگیرتر می شود، چرا که معادله پیچیده تر Cv = Q/(√(ΔP×P2×SG/T)) را می طلبد و باید اثرات دما، فشار مطلق و ضریب تراکم پذیری را در نظر گرفت.
نکته حائز اهمیت در محاسبه Cv برای گازها، تمایز بین جریان بحرانی و غیربحرانی است که در شیرهای کنترل متفاوت رفتار می کنند. تفاوت Cv در انواع شیرهای صنعتی مثل گلوب ولو، بال ولو و پروانه ای نیز در این معادلات تأثیرگذار است، چرا که هر کدام ضریب بازیابی فشار (FL) مخصوص به خود دارند. تبدیل واحدهای Cv (به Kv یا f) نیز از ملاحظات مهم در مقایسه بین شیرهای مختلف است. درک این تفاوت ها به مهندسان کمک می کند تا Cv مناسب را برای هر نوع سیال و هر مدل شیر کنترل به دقت محاسبه کنند.
مقایسه Cv در انواع شیرهای کنترل صنعتی
برای درک “CV در کنترل ولو چیست” و اهمیت آن، باید تفاوت Cv در انواع شیرهای صنعتی را بررسی کرد. هر نوع شیر کنترل با توجه به طراحی خود، محدوده Cv خاصی دارد که بر انتخاب آن برای کاربردهای مختلف تأثیر می گذارد:
گلوب ولو (Globe Valve)
- مقادیر Cv متداول: متوسط (۵۰ تا ۱۰۰۰)
- ویژگی: دقت کنترل بالا در جریان های کم تا متوسط
- کاربرد: سیستم های نیازمند تنظیم دقیق جریان
بال ولو (Ball Valve)
- مقادیر Cv متداول: بالا (۵۰۰ تا ۵۰۰۰)
- ویژگی: افت فشار کم و جریان آزاد
- کاربرد: سیستم های نیازمند قطع و وصل سریع
پروانه ای (Butterfly Valve)
- مقادیر Cv متداول: متوسط تا بالا (۱۰۰ تا ۳۰۰۰)
- ویژگی: طراحی فشرده و مناسب برای لوله های بزرگ
- کاربرد: صنایع آب و فاضلاب
پلاگ ولو (Plug Valve)
- مقادیر Cv متداول: متوسط (۲۰۰ تا ۱۵۰۰)
- ویژگی: مقاومت بالا در برابر خوردگی
- کاربرد: صنایع شیمیایی و نفت
نرم افزارهای سایزینگ و محاسبه Cv کنترل ولو
برای درک CV در کنترل ولو چیست و محاسبه دقیق آن، نرم افزارهای تخصصی مختلفی توسعه یافته اند که تفاوت Cv در انواع شیرهای صنعتی را نیز در نظر می گیرند. این ابزارها با استفاده از استانداردهای بین المللی، محاسبات پیچیده Cv را ساده تر کرده و دقت انتخاب شیر کنترلی را افزایش می دهند.
جدول زیر مقایسه ای از نرم افزارهای محاسبه Cv ارائه می کند:
| نرم افزار | مزایای کلیدی | کاربردهای اصلی |
| FSM | – پشتیبانی از تمام شیرهای فیشر – محاسبه Cv برای سیالات مختلف (مایع، گاز، دو فاز) – آنالیز کاویتاسیون | صنایع نفت، گاز و پتروشیمی |
| InstruCalc | – رابط کاربری ساده – محاسبه سریع Cv بر اساس استانداردهای ISA و IEC – قابلیت محاسبه Kv و دیگر پارامترها | سیستم های عمومی و آموزشی |
| Samson Sizing | – محاسبه Cv برای شیرهای سامسون – در نظر گرفتن تفاوت Cv در انواع شیرهای صنعتی – شبیه سازی شرایط عملیاتی | صنایع فرآیندی و نیروگاهی |
| ValveMate | – دقت بالا در محاسبه Cv – پشتیبانی از شیرهای مختلف – آنالیز جریان بحرانی | صنایع شیمیایی و دارویی |
در پاسخ به سوال ضریب شیر Cv چیست باید بگویم ضریب جریان شیر (CV) معیار کلیدی برای سنجش ظرفیت عبور سیال در شیرهای کنترل است که با فرمول های استاندارد محاسبه می شود. انتخاب CV مناسب بر اساس نوع شیر، سیال و شرایط عملیاتی، عملکرد بهینه سیستم را تضمین می کند.
