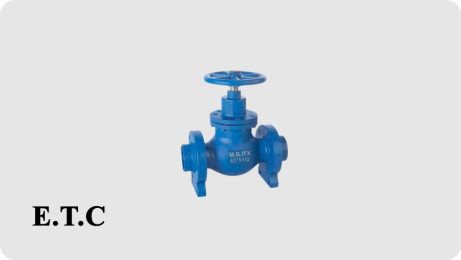

نحوه عملکرد شیر فشار شکن چگونه است؟
نحوه عملکرد شیر فشار شکن بر اساس تعامل دو نیروی متضاد است. نیروی ناشی از فشار سیال ورودی تمایل به بستن مسیر جریان دارد، در حالی که نیروی فنر داخلی در جهت مخالف عمل کرده و سعی در باز نگه داشتن مسیر دارد. هنگامی که فشار ورودی از حد تنظیم شده بیشتر می شود، نیروی سیال بر نیروی فنر غلبه کرده و شیر باز می شود. این عمل باعث تخلیه بخشی از سیال و کاهش فشار خروجی می گردد. با رسیدن فشار به مقدار تنظیم شده، نیروی فنر مجدداً غالب شده و شیر به تدریج بسته می شود تا فشار خروجی ثابت بماند. در شیرهای فشار شکن پایلوت دار، این عملکرد توسط یک سیستم پایلوت کنترل می شود که حساسیت و دقت بالاتری در تنظیم فشار ارائه می دهد. پایلوت تغییرات فشار خروجی را حس کرده و متناسب با آن، شیر اصلی را تنظیم می کند.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید

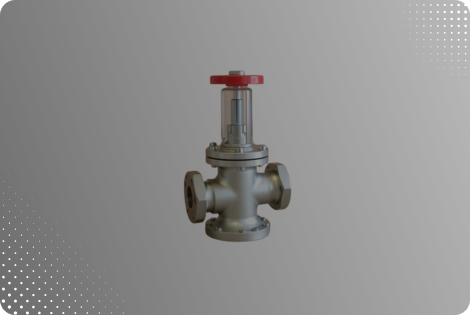

انواع شیر فشار شکن بر اساس عملکرد کدامند؟
شیرهای فشار شکن بر اساس نحوه عملکردشان به دو دسته اصلی تقسیم می شوند. شير فشار شكن بخار با عملکرد مستقیم که در این نوع، کاهش فشار به صورت مستقیم و توسط یک المان حساس انجام می شود. ساختاری ساده و کوچک دارند و برای کنترل جریان های کم مناسب هستند.
شیر فشار شکن با عملکرد پایلوت دار که از یک پایلوت برای کاهش فشار و به کار انداختن شیر اصلی استفاده می کنند. همانند خريد سطح سنج مغناطيسى لازم است که نکته ای مشابه شیر فشار شکن در نظر بگیرید و این است که برای جریان های بالا و کنترل دقیق تر فشار پیشنهاد می شوند و در دو نوع دیافراگمی و پیستونی موجود هستند.
مهم ترین نکات درباره نحوه عملکرد شیر فشار شکن

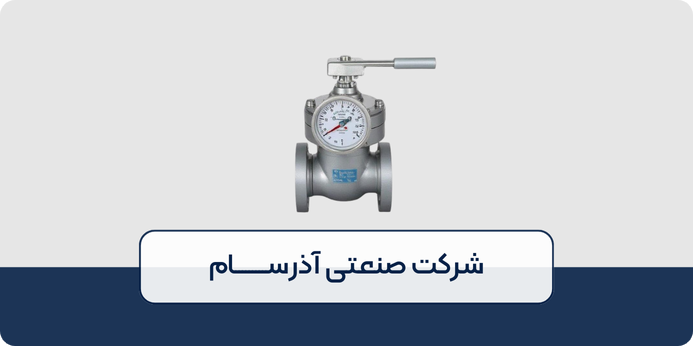

مزایا و معایب شیرهای فشار شکن کدامند؟
شیرهای فشار شکن به عنوان یکی از تجهیزات کلیدی در مدیریت فشار سیالات، نقش مهمی در ایمنی سیستم ها ایفا می کنند. همانند شير سوزنى بخار، آشنایی با مزایا و معایب شیر فشار شکن برای انتخاب صحیح و بهره برداری مناسب ضروری است. در ادامه به برخی از آنها می پردازیم:
مزایا شیر فشار شکن
- طراحی ساده و کم هزینه.
- نگهداری آسان و با هزینه پایین.
- کاهش چشمگیر نشتی های خارجی.
- عملکرد مستقل از نیروی خارجی.
- قابل استفاده برای انواع سیالات (مایعات، گازها، بخار).
- تضمین ایمنی سیستم در برابر افزایش فشار ناگهانی.
- کاهش هدررفت سیال و انرژی در شبکه ها.
معایب شیر فشار شکن
- نیاز به محیط کنترلی کاملاً تمیز برای عملکرد صحیح.
- از دست دادن قابلیت کنترل در صورت افت فشار کم.
- عدم سازگاری رگولاتورها با پدیده کاویتاسیون و ایجاد صدا در برخی مدل ها رخ می دهد. به طور خلاصه، انتخاب و استفاده از شیرهای فشار شکن همانند خريد كنترل ولو نیازمند توجه به مزایا و معایب آن ها با در نظر گرفتن شرایط کاری سیستم است. این نکته برای افزایش بهره وری سیستم ها ضروری است. شما می توانید برای تهیه این شیر ها با کارشناسان ابزار دقیق آذرسام تماس حاصل فرمایید.

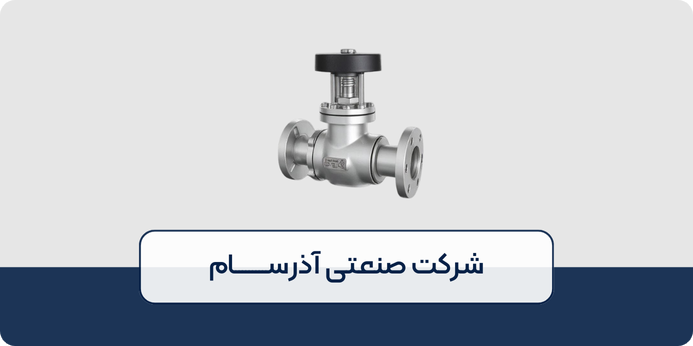

کاربردهای شیر فشار شکن در صنایع مختلف
شیرهای فشار شکن به دلیل نقش حیاتی در کنترل و تنظیم فشار سیالات، کاربردهای گسترده ای در صنایع مختلف دارند. استفاده از شير تقليل فشار در سیستم های صنعتی باعث افزایش کارایی ایمنی می شود. در ادامه به کاربردهای شیر تقلیل فشار در صنایع مختلف اشاره می کنیم:
- صنعت نفت و گاز: برای تنظیم فشار در خطوط انتقال، پالایشگاه ها و تاسیسات حفاری.
- صنعت شیمیایی: در فرآیندهای تولید مواد شیمیایی و کنترل فشار واکنش ها.
- نیروگاه ها: جهت تنظیم فشار بخار و آب در سیستم های تولید برق و حرارت.
- سیستم های حرارتی و تهویه مطبوع: برای کنترل فشار آب و مبرد در تاسیسات ساختمانی و صنعتی.
- صنایع غذایی: در خطوط تولید و فرآوری مواد غذایی و نوشیدنی ها.
- تجهیزات پزشکی: برای تنظیم دقیق فشار گازها و مایعات در دستگاه های پزشکی.
- صنعت ساختمان: در سیستم های آبرسانی و فاضلاب ساختمان ها و مجتمع ها.
- صنایع خودروسازی و فولاد: در سیستم های هیدرولیک و پنوماتیک خطوط تولید.
- صنایع کشاورزی و چوب: در سیستم های آبیاری و فرآوری چوب.
- صنایع پتروشیمی: به عنوان اجزای ضروری در تجهیزات پالایشگاهی و واحدهای تولید مواد پتروشیمی.
- سیستم های هیدرولیک و پنوماتیک: برای کنترل فشار در مدارهای هیدرولیکی و پنوماتیکی ماشین آلات و تجهیزات صنعتی. این تنوع کاربرد نشان دهنده اهمیت شیرهای فشار شکن در حفظ ایمنی و کارایی سیستم های مختلف صنعتی است.

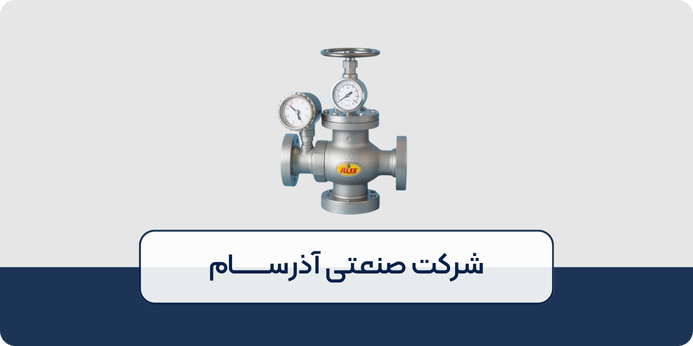

انتخاب شیر فشار شکن مناسب
انتخاب صحیح بر اساس نحوه عملکرد شیر فشار شکن نیازمند در نظر گرفتن عوامل متعددی است تا عملکرد مطلوب و ایمنی سیستم تضمین شود. رعایت این نکات در امور صنعتی دیگر مانند خريد لول سوئيج نیز ضروری است تا از صرف هزینه بیهوده جلوگیری شود نکات کلیدی در انتخاب شیر فشار شکن عبارتند از:
- فشار ورودی و خروجی: تعیین دقیق حداکثر فشار ورودی و فشار مورد نیاز در خروجی.
- دبی (نرخ جریان): محاسبه حداکثر و حداقل میزان جریان سیال عبوری از شیر.
- نوع سیال: توجه به خواص فیزیکی و شیمیایی سیال (مانند ویسکوزیته، خورندگی، دما).
- دما: در نظر گرفتن محدوده دمای کاری سیال و محیط.
- سایز لوله: انتخاب سایز مناسب شیر با توجه به قطر لوله و افت فشار مجاز.
- استانداردها: رعایت استانداردهای مربوط به نوع کاربرد و صنعت مورد نظر.
با در نظر گرفتن دقیق این عوامل و مشاوره با متخصصان، می توان شیر فشار شکن مناسب برای هر سیستم را انتخاب کرد.

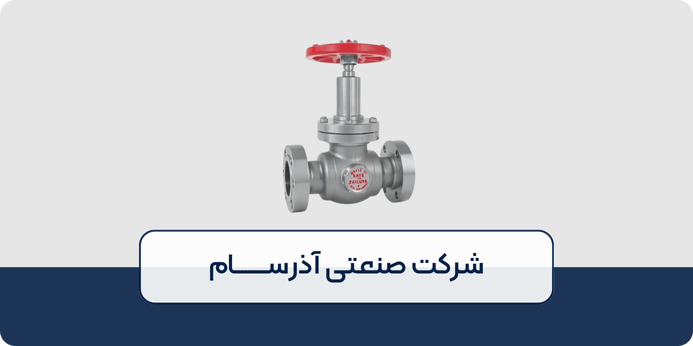

نحوه تنظیم شیر فشار شکن و عوامل موثر بر نحوه عملکرد شیر فشار شکن
تنظیم دقیق و بررسی نحوه عملکرد شیر فشار شکن برای دستیابی به فشار خروجی مطلوب و عملکرد ایمن سیستم ضروری است. مراحل اصلی تنظیم شیر فشار شکن عبارتند از:
- یافتن پیچ تنظیم: معمولاً در قسمت بالای شیر قرار دارد.
- نصب فشارسنج: برای نمایش دقیق فشار خروجی.
- تنظیم تدریجی: چرخاندن پیچ تنظیم (معمولاً در جهت عقربه های ساعت برای افزایش و خلاف جهت برای کاهش فشار).
- مانیتورینگ فشار: مشاهده فشارسنج و تنظیم تا رسیدن به مقدار مورد نظر.
همچنین عوامل موثر بر تنظیم و عملکرد صحیح شیر فشار شکن عبارتند از:
- میزان گذر سیال: تغییر دبی می تواند بر فشار خروجی تأثیر بگذارد.
- فشار ورودی: نوسانات فشار ورودی ممکن است تنظیمات را تحت تاثیر قرار دهد.
- سایز شیر: انتخاب سایز نامناسب می تواند تنظیم دقیق را دشوار کند.
رعایت دقت و تنظیم تدریجی، کلید دستیابی به عملکرد صحیح شیر فشار شکن است.

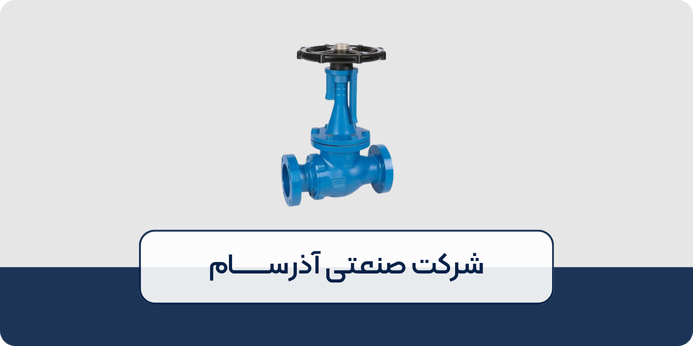

نحوه نصب شیر فشار شکن در خط لوله کشی
نصب صحیح و آگاهی از “نحوه عملکرد شیر فشار شکن” در خط لوله کشی برای عملکرد ایمن و کارآمد آن ضروری است. مراحل کلیدی نصب شیر فشار شکن به شرح زیر است:
- تخلیه هوا: قبل از نصب، تمامی شیرهای سیستم را باز کنید تا هوای موجود در خط لوله کشی کاملاً تخلیه شود.
- نصب شیرهای قطع و وصل: برای تسهیل تعمیر و نگهداری، دو عدد شیر قطع و وصل در دو طرف شیر فشار شکن نصب کنید.
- رعایت جهت نصب: شیر فشار شکن را دقیقاً مطابق با جهت نشان داده شده بر روی بدنه آن نصب کنید تا جریان سیال در مسیر صحیح قرار گیرد.
- انتخاب روش نصب: شیرهای فشار شکن را می توان به دو صورت افقی و عمودی در خط لوله کشی نصب کرد. انتخاب روش مناسب بستگی به طراحی سیستم لوله کشی دارد.
- تنظیم فشار خروجی: پس از نصب، با استفاده از پیچ تنظیم و فشارسنج، فشار خروجی مورد نظر را تنظیم کنید.
با رعایت این نکات، می توانید شیر فشار شکن را به درستی در خط لوله کشی نصب کرده و از عملکرد صحیح آن اطمینان حاصل کنید.
مشکلات رایج در عملکرد شیرهای فشار شکن و راه حل های آن ها
عملکرد شیرهای فشار شکن ممکن است با مشکلاتی مواجه شود که نیازمند توجه و رفع آن ها است:
| مشکلات | راهکار |
| ورود اجسام خارجی | استفاده از صافی در ورودی شیر برای جلوگیری از گرفتگی. |
| بخار مرطوب در سرویس بخار | استفاده از جداکننده های رطوبت برای جلوگیری از خوردگی داخلی. |
| فرسودگی و خوردگی قطعات | بازرسی دوره ای و تعویض قطعات آسیب دیده. |
| نشتی | بررسی و تعویض واشرها و آب بندها. |
| عدم تنظیم صحیح فشار | بررسی قطعات داخلی و تنظیم مجدد یا تعمیر شیر. |
| افزایش ناگهانی فشار (Overpressure) | نصب شیر اطمینان به عنوان مکانیزم ایمنی ثانویه. |
