- صافی نوع Y ( Y-Type Strainer)
استفاده از این نوع فیلتر در بسیاری صنایع ضروری است تا اطمینان حاصل شود که ذرات درون سیال بر هیچ جزء پایین دستی تأثیر منفی نمی‌گذارند.
صافی‌های Y معمولاً برای فیلتراسیون درشت یا پیش فیلتراسیون استفاده می‌شوند، اما میتوان از توری ریز نیز برای فیلتراسیون ذرات نیز مورد استفاده قرار گیرد.
استرینر ها به محافظت از تجهیزات گران قیمت خطوط پایپینگ مانند پمپ ها، توربین ها، کندانسورها، تله های بخار و ... در برابر رسوبات لوله، زنگ زدگی یا سایر زباله ها کمک می کنند.
- مزایای استرینر Y
- حذف ذرات : صافی های نوع Y در حذف ذرات جامد از سیال بسیار موثر هستند. این صافی ها با استفاده از مش ، صفحات توری یا صفحات سوراخ دار، جامدات و ناخالصی ها را از مایع جدا می کنند و از خروج سیال عاری از ذرات بسیار موثر است.
- طراحی ساده : طراحی ساده صافی‌های Y-Type تعمیر و نگهداری و تعویض فیلتر را آسان میکند.
- سادگی و نصب و راه اندازی : صافی های نوع Y را می توان در هر دو جهت افقی و عمودی (جریان رو به پایین) مورد استفاده قرار گیرد.
- طیف گسترده در کاربرد های صنعتی : این صافی ها در خطوط تحت فشار مانند بخار، مایع یا گاز مورد استفاده قرار می گیرند و همچنین می توانند در موقعیت های خلاء نیز استفاده شوند.
- مقرون به صرفه و بادوام : صافی های Y-Type به دلیل مقرون به صرفه بودن، عملکرد قابل اعتماد، عمر طولانی و نگهداری آسان، محبوب هستند.
- کاربردهای صنعتی: صافی‌های Y-Type در صنایع مختلف از جمله نفت و گاز، مواد شیمیایی، مواد غذایی و دارویی کاربرد دارند. عملکرد کارآمد و توانایی آنها در حذف ذرات به بهبود عملکرد تجهیزات و کاهش زمان خرابی کمک می کند.
این مزایا باعث شده است که استرینر نوع Y در بسیاری از صنایع از جمله نفت و گاز، شیمیایی، مواد غذایی و دارویی مورد استفاده قرار گیرد.
- کاربرد های صافی تیپ Y | Y-Type Strainer
- نفت و گاز: زباله ها را از خطوط لوله حذف می کند، از پمپ ها، شیرها و کمپرسورها محافظت می کند.
- تصفیه آب: استرینر با فیلتر کردن ناخالصی ها از تجهیزات پایین دست در برابر ذرات تضمین می کند.
- سیستم های تهویه مطبوع: در سیستم های گرمایش، تهویه و تهویه مطبوع برای جلوگیری از گرفتگی قطعات استفاده می شود.
- خطوط لوله سرویس های بخار: برای محافظت از توربین ها و سایر تجهیزات، ناخالصی های بخار را حذف می کند.
- نیروگاه ها: در اطراف کندانسورها و توربین ها برای محافظت از آنها در برابر ذرات استفاده می شود.
این کاربردها اهمیت صافی های نوع Y را در حفظ کارایی و طول عمر سیستم های مختلف برجسته می کند.
- اجزای استرینر تیپ Y : طراحی و ساختار صافی های نوع ) Y استرینر تیپ Y ) به دلیل پیکربندی Y شکل آنها نامگذاری شده اند. این طراحی نصب و نگهداری آسان را تسهیل می کند و در عین حال کارایی فیلتر را به حداکثر می رساند.
صافی استرینر Y
Part Name | نام قطعه | Material | No |
Body | بدنه | GGG40.3 | 1 |
Gasket | گسکت | Graphite | 2 |
Mesh | توری | SS304 | 3 |
Nut | پیچ درپوش | CS | 4 |
Drain | پیچ تخلیه | CS | 5 |
Caver | درپوش | GGG40.3 | 6 |
- تعمیر و نگهداری استرینر Y
نگهداری صحیح صافی های نوع Y برای اطمینان از عملکرد کارآمد و طول عمر آنها بسیار مهم است. در اینجا مراحل کلی تعمیر و نگهداری آورده شده است:
- بازرسی منظم
- بررسی بصری : به طور مرتب صافی را از نظر هرگونه آسیب قابل مشاهده، سست شدن قطعات یا آوار بررسی کنید.
- نظارت بر فشار استرینر : از یک پرشر گیج ( گیج فشار ) قبل از استرینر برای بررسی فشار ورودی به صافی و یک پرشر گیج دیگر بعد از صافی برای برسی افت فشار در صافی استفاده کنید. هنگامی که اختلاف فشار به 5 الی10 psi رسید، صافی را تمیز کنید. و یا در دوره های برنامه ریزی شده به صورت منظم آن را تمیز کنید .
- مراحل تمیز کردن صافی
- خاموش کردن : سیستم را خاموش کرده و صافی را ایزوله کنید. در صورت وجود دما های بالا و تحت فشار بودن سیستم حتما مراقب باشید که سیستم تحت فشار نباشد و دمای آن نیز کاهش یافته باشد .
- درپوش را بردارید : درپوش صافی را بردارید.
- تمیز کردن توری : صفحه مش را بیرون آورده و آن را کاملا تمیز کنید. از یک برس برای تمیز کردن مش استفاده کنید و در صورت نیاز، آن را در محلول تمیز کننده خیس کنید تا لکه های سخت از بین برود.
- خشک کردن و نصب مجدد: صفحه مش را قبل از نصب مجدد به خوبی خشک کنید. مطمئن شوید که به درستی در جای خود قرار گرفته باشد و در صورت لزوم واشر درپوش را تعویض کنید ، سپس درپوش را محکم ببندید.
- قطعات یدکی
برای تعویض توری و واشر، حتما موارد ذیل را در نظر داشته باشد.
- سایز و مدل صافی.
- نوع سیال (به عنوان مثال، آب، گاز، بخار، نفت)
- فشار و دمای کاری سیستم.
نکات مهم :
تعمیر و نگهداری منظم : برای جلوگیری از تجمع آلودگی در صفحه مش و اطمینان از عملکرد مطلوب شیر صافی، بازرسی ادواری شیر صافی در فواصل زمانی منظم را برنامه ریزی نمایید.
تماس با کارشناسان : اگر با مشکلی مواجه شدید یا به راهنمایی خاصی نیاز دارید، با کارشناسان فنی شرکت ابزار دقیق آذرسام مشورت کنید یا برای دستورالعمل های دقیق به دفترچه راهنمای سازنده مراجعه کنید.
با پیروی از این روش ها، می توانید کارایی و طول عمر صافی های نوع Y خود را حفظ کنید.
- تفاوت استرینر Y و استرینر T
صافی های Y-Type و T-Type هر دو برای حذف ذرات جامد از سیالات استفاده می شوند، اما طراحی های متفاوت و کاربردهای خاص به خود را دارند.
هر دو نوع صافی برای حذف ذرات از سیالات موثر هستند، اما طراحی و کاربرد خاص آنها را برای سناریو های مختلف مناسب می کند. انتخاب آنها به نیازهای سیستم ، خطوط و ماهیت سیال بستگی دارد.

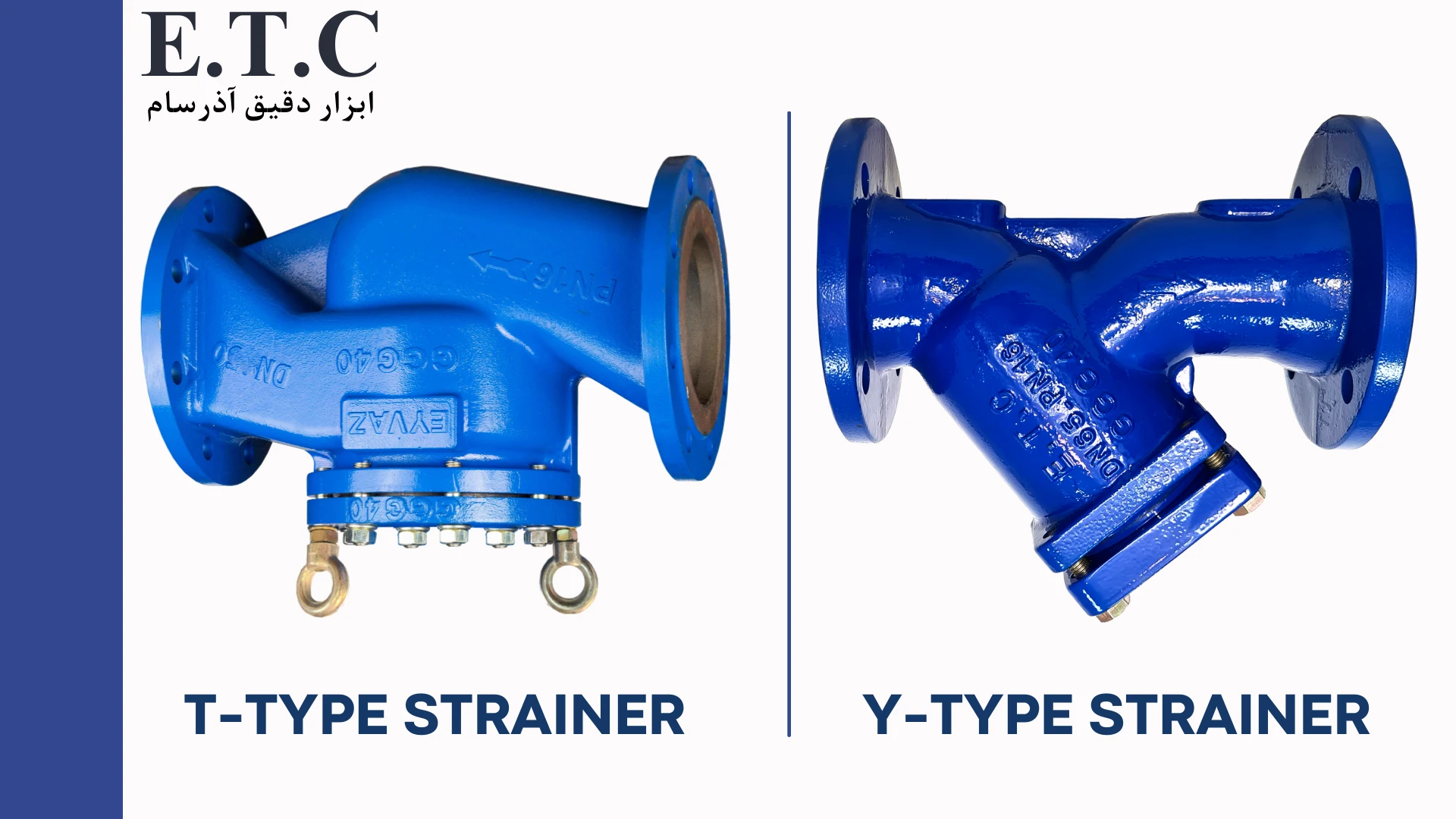

مقایسه استرینر T و استرینر Y
- ویژگی های استرینر Y :
طراحی Design: صافی تیپ Y به شکل حرف انگلیسی Y طراحی شده است و قطعه صافی در قسمت مورب آن قرار گرفته است.
جهت جریان Direction Flow : سیال از یک سمت وارد شیر صافی Y شده پس از عبور از توری که در قسمت مورب قرار گرفته است از سمت دیگر خارج میگردد.
نصب Installation : استرینر Y را میتوان هم به صورت افقی و هم به صورت عمودی نصب نمود ؛ در نصب عمودی حتما به این نکته توجه داشته باشید که قسمت مورب رو به پایین قرار داشته باشد.
تطبیق پذیری Versatility : در صنایع مختلف مانند نفت، گاز، شیمیایی و فرآوری مواد غذایی به طور گسترده استفاده میگردد.
خطوط تحت فشار Pressurized Lines: : مناسب برای استفاده در خطوط بخار، مایع، گاز و روغن داغ.
تعمیر و نگهداری Maintenance: به علت طراحی ساده، تمیز کردن و نگهداری آن آسانتر می باشد.
مزایا صافی Y :
هزینه : به طور کلی صافی Y مقرون به صرفه و نگهداری آن کم هزینه تر می باشد.
طراحی کامپکت : فظای کمتری را در خط پایپینگ اشغال می نماید.
- ویژگی های استرینر T:
طراحی Design : طراحی استرینر T به شکل حرف انگلیسی T میباشد و سطح بیشتری برای صفحه مش وجود دارد.
جهت جریان Flow Direction : سیال از یک سمت وارد شیر صافی T میگردد و پس از عبور از توری که در مرکز شیر قرار دارد ، سیال از سمت دیگر خارج میگردد.
نصب Installation : استرینر T فقط به صورت افقی به صورتی صافی رو پایین قرار داشته باشد قابل نصب میباشد.
ظرفیت بیشتر Higher Capacity : صافی تیپ T در کاربرد هایی که نیاز به دبی بیشتر و افت فشار کمتری نیاز دارند استفاده میگردد.
مزایا :
ظرفیت فیلتراسیون بالاتر : فضای بزرگتر امکان فیلتراسیون بهتر و ظرفیت بالاتر را فراهم میکند.
- مقایسه استرینر Y و استرینر T :
ویژگی | صافی Y | استرینر Y | صافی T | استرینر T |
شکل ظاهری | Y | T |
جهت جریال Flow Direction | مورب | افقی |
نصب | افقی و عمودی | افقی و عمودی |
سیال | بخار، روغن داغ و آب | بخار، روغن داغ و آب |
نوع اتصال | فلنج | فلنج |
سایز اتصال | DN15 تا DN150 | DN200,DN250 |
استاندارد | DIN | DIN |
فشار نامی | PN 16 | PN 16 |
کاربرد | صنایع گوناگون ، خطوط تحت فشار | خطوط با ظرفیت ورودی بیشتر |
مزایا | قیمت پایین تر ، طراحی کوچکتر | ظرفیت فیلتراسیون بیشتر ، دبی بالاتر ، طراحی بزرگتر |
