تله بخار چیست و چه نقشی در سیستم های بخار دارد؟
تله بخار یا تراپ بخار یکی از اجزای مهم در سیستم های بخار صنعتی است که وظیفه آن تخلیه کندانس (آب حاصل از تقطیر بخار) بدون هدر دادن بخار مفید است. اگر بخواهیم خیلی سریع بدانیم تله بخار چیست، باید گفت قطعه ای مکانیکی یا ترمودینامیکی است که در مسیر خطوط بخار نصب می شود تا بخار خشک را از آب جدا کرده و کارایی سیستم را حفظ کند. از تله بخار (Steam Trap) معمولاً در کارخانه ها، پالایشگاه ها، سیستم های گرمایش صنعتی و بیمارستان ها استفاده می شود.
وجود این قطعه باعث جلوگیری از آسیب به تجهیزات، کاهش مصرف انرژی و حفظ عملکرد صحیح سیستم می شود. در ادامه، به بررسی عملکرد دقیق تر تراپ بخار، انواع آن، و همچنین مشکلات رایجی که ممکن است در اثر خرابی آن ها ایجاد شود، خواهیم پرداخت.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید
تله بخار چیست؟
پرسش اینکه تله بخار چیست (استیم تراپ چیست) یکی از رایج ترین سوالات در حوزه تاسیسات صنعتی و گرمایشی است. تله بخار یا تراپ بخار وسیله ای است که برای تخلیه کندانس (آب حاصل از تقطیر بخار) و گازهای غیرقابل تراکم از سیستم های بخار استفاده می شود، بدون آنکه بخار مفید از دست برود.
در واقع، وظیفه اصلی تله بخار و شیر پنوماتیکی بخار، جداسازی بخار از کندانس و جلوگیری از تجمع آب در لوله ها و تجهیزات بخار است؛ چیزی که در صورت بی توجهی می تواند باعث کاهش راندمان یا حتی آسیب های مکانیکی شود. این قطعات با تشخیص تفاوت هایی مثل دما، فشار یا چگالی بین بخار و کندانس، تصمیم می گیرند که سیال را نگه دارند یا تخلیه کنند.
انواع تله بخار (Steam Trap) شامل تله های مکانیکی، ترمودینامیکی و ترموستاتیکی هستند که هر کدام بسته به شرایط محیطی و کاربرد سیستم انتخاب می شوند. تفاوت آن ها در نحوه عملکرد و واکنش به شرایط فیزیکی بخار و کندانس است. در صنایع، استفاده از تراپ بخار مناسب نقش مهمی در صرفه جویی انرژی، ایمنی و افزایش طول عمر تجهیزات دارد. در ادامه، با عملکرد دقیق تر و مزایای هر نوع تله بخار(استیم ترپ) آشنا خواهیم شد.
آنچه باید درباره تله بخار (استیم تراپ) چیست بدانید!
انواع تله بخار و مکانیزم عملکرد آنها
در ادامه به بررسی انواع تله بخار و مکانیزم عملکرد آن ها می پردازیم تا به درک بهتری از این که “تله بخار چیست” برسیم. هر نوع تراپ بخار دارای سازوکار منحصر به فردی است که بسته به نوع سیستم و شرایط عملکرد، مزایا و معایب خاصی دارد.
تله بخار مکانیکی (سطل وارونه)

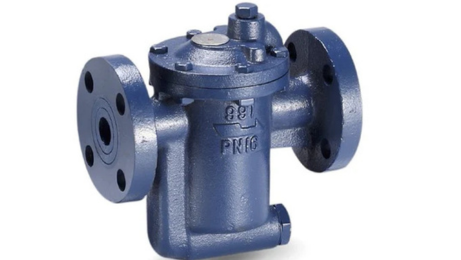

این نوع تله بخار(Steam Trap) با استفاده از یک سطل توخالی که با بالا آمدن بخار، مسیر خروجی کندانس را باز و بسته می کند، کار می کند. بخار باعث شناوری سطل می شود و با کاهش بخار و ورود کندانس، سطل به پایین آمده و مسیر تخلیه باز می شود. این مدل برای فشارهای نسبتاً ثابت و حجم بالای کندانس مناسب است.
تله بخار مکانیکی (شناور آزاد)
در این نوع از یک شناور کروی استفاده می شود که با افزایش کندانس، شناور بالا رفته و شیر تخلیه را باز می کند. عملکرد آن پیوسته و تدریجی است، بنابراین برای سیستم هایی با جریان پایدار کندانس ایده آل است. همچنین به دلیل عملکرد نرم، در تجهیزات حساس مانند مبدل های حرارتی کاربرد فراوان دارد.
تله بخار ترمودینامیکی (دیسکی)

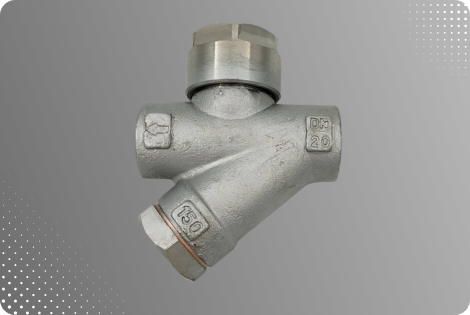

این مدل با تفاوت فشار بین بخار و کندانس و استفاده از یک دیسک فلزی عمل می کند. بخار با فشار زیاد باعث بسته شدن دیسک شده و پس از کاهش فشار، دیسک باز می شود و کندانس تخلیه می گردد. طراحی ساده و مقاومت بالا در برابر ضربه بخار از ویژگی های مهم این تله است.
تله بخار ترموستاتیکی (دو فلزی)
تله دو فلزی از دو فلز با ضریب انبساط مختلف تشکیل شده که در اثر گرما تغییر شکل می دهند. این انبساط باعث باز و بسته شدن شیر(شير كنترلى) می شود و اجازه عبور کندانس را در دماهای پایین تر از بخار می دهد. مناسب برای سیستم هایی با تغییرات دمایی زیاد است.
تله بخار ترموستاتیکی (فانوسه ای یا بالن دار)
در این مدل از یک کپسول (فانوسه ای) پر شده با مایع فرار استفاده می شود که با افزایش دمای بخار منبسط می شود و دریچه را می بندد. زمانی که دما کاهش یابد و کندانس غالب شود، کپسول جمع می شود و مسیر خروجی را باز می کند. این نوع عملکرد دقیق تری نسبت به نوع دو فلزی دارد و برای تخلیه کندانس سرد مؤثر است.
تأثیر کیفیت آب بویلر بر عملکرد تله بخار (Steam Trap)
در ادامه، پس از آشنایی با تله بخار و اهمیت کیفیت آب در بویلرها، نگاهی می اندازیم به این که چطور کیفیت آب می تواند مستقیماً روی عملکرد تراپ بخار تأثیر بگذارد. اینکه تله بخار چیست و چگونه با بخار و کندانس در ارتباط است، بدون توجه به کیفیت آب ورودی به بویلر، ناقص خواهد بود. در اینجا مهم ترین تأثیرات آب بی کیفیت بر انواع تله بخار را به صورت موردی بررسی می کنیم:
- افزایش رسوب گذاری در مسیر تله بخار
وجود املاح محلول در آب بویلر باعث تشکیل رسوبات در بدنه و اجزای متحرک تله بخار (Steam Trap) می شود. این موضوع مانع عملکرد صحیح و به موقع باز و بسته شدن دریچه ها شده و باعث کاهش راندمان سیستم می شود. - خوردگی قطعات داخلی تراپ بخار
اگر آب بویلر از نظر شیمیایی نامتعادل باشد (pH پایین یا وجود اکسیژن آزاد)، خوردگی در قطعات فلزی تله بخار (Steam Trap) شدت می گیرد. این امر به مرور باعث نشتی، قفل شدن مکانیزم و کاهش طول عمر دستگاه می شود. - کاهش عمر مفید تله های بخار
تداوم وجود رسوب و خوردگی، عمر مفید انواع تله بخار (Steam Trap) از جمله مکانیکی، ترموستاتیکی و ترمودینامیکی را به شدت کاهش می دهد. این موضوع منجر به نیاز به تعمیرات مکرر یا تعویض زودهنگام آن ها می شود. - اختلال در تخلیه مؤثر کندانس
انسداد یا عملکرد نادرست تراپ بخار ناشی از کیفیت پایین آب، مانع تخلیه مناسب کندانس می شود. این موضوع می تواند باعث ضربه بخار (steam hammer) و اختلال در انتقال حرارت سیستم گردد.
در نتیجه، برای عملکرد مطلوب و طول عمر بالای تله های بخار، استفاده از آب بویلر تصفیه شده و کنترل شده امری کاملاً ضروری است.
شرکت صنعتی آذرسام با ارائه شیرهای فشارشکن بخار با کیفیت ممتاز، امکان تنظیم دقیق فشار بخار را در صنایع مختلف فراهم نموده است. برای خرید و بازدید از محصولات ما همین حالا اقدام کنید!
مقایسه استیم تراپ با شیرهای کنترل کندانس
در صنایع بخار، انتخاب بین تله بخار(استیم ترپ) و شیرهای کنترل کندانس نقش مهمی در بهینه سازی مصرف انرژی و افزایش طول عمر تجهیزات ایفا می کند. هر کدام از این دو سیستم کاربرد و مزایای خاص خود را دارند و بسته به نوع فرایند، فشار کاری و شرایط محیطی باید به درستی انتخاب شوند.
در ادامه، مقایسه ای بین این دو سیستم آورده شده که به تصمیم گیری بهتر کمک می کند.
| ویژگی ها / سیستم ها | تله بخار (Steam Trap) | شیر کنترل کندانس (Condensate Control Valve) |
| نحوه عملکرد | به صورت خودکار فقط کندانس، هوا و گازهای غیرقابل تراکم را تخلیه می کند | به صورت دستی یا خودکار، جریان کندانس را کنترل می کند و معمولاً نیاز به سنسور دارد |
| مزایا | ساده، کم هزینه، نیاز به برق ندارد، پاسخ سریع به تغییرات بخار | قابلیت تنظیم دقیق، مناسب برای سیستم های با تغییر فشار زیاد |
| معایب | حساس به کیفیت آب، گرفتگی در اثر رسوبات، تنوع زیاد نیازمند انتخاب دقیق | نیازمند تنظیمات اولیه دقیق، وابسته به تجهیزات کنترلی (PLC یا سنسور) |
| کاربردها در صنعت | دیگ بخار، مبدل حرارتی، خطوط بخار فرایندی | برج های تقطیر، سیستم های با بخار کم فشار یا متغیر، صنایع شیمیایی و غذایی |
وظایف و اهمیت تله بخار در سیستم های بخار
برای آشنایی با تله بخار و پاسخ به این پرسش که تله بخار چیست و چه نقشی در بهینه سازی سیستم دارد، موارد زیر به شما کمک میکند :
- جلوگیری از ضربه قوچ (Water Hammer):
یکی از اصلی ترین وظایف تراپ بخار جلوگیری از تجمع کندانس در لوله هاست. تجمع بیش از حد مایع باعث ضربه قوچ می شود که ممکن است به تجهیزات صدمه بزند. - تخلیه مؤثر کندانس بدون از بین رفتن بخار زنده:
تله بخار به گونه ای طراحی شده تا تنها کندانس و ناخالصی ها را تخلیه کند، در حالی که بخار اصلی در سیستم باقی می ماند. این کار به حفظ راندمان گرمایی کمک می کند. - جداسازی گازهای غیر کندانس شونده (مانند هوا):
وجود هوا یا سایر گازها در سیستم بخار باعث کاهش راندمان حرارتی می شود. تله بخار با مکانیسم خاص خود، این گازها را از مدار خارج می کند. - حفظ عملکرد یکنواخت تجهیزات گرمایشی:
با تخلیه به موقع کندانس و جلوگیری از نوسان فشار، انواع تله بخار(Steam Trap) به یکنواختی عملکرد کویل ها، مبدل ها و رادیاتورها کمک می کنند. - افزایش عمر تجهیزات و خطوط لوله:
آشنایی با تله بخار و استفاده صحیح از آن باعث کاهش خوردگی، رسوب گذاری و در نتیجه افزایش عمر مفید سیستم های بخار می شود.
مشکلات ناشی از عدم استفاده از تراپ بخار
آشنایی با تله بخار و استفاده صحیح از آن نقش مهمی در بهره وری و ایمنی سیستم های بخار دارد. عدم استفاده از تله بخار می تواند پیامدهای جدی به همراه داشته باشد. از جمله این مشکلات می توان به هدررفت انرژی اشاره کرد، زیرا بخار بدون کنترل از سیستم خارج شده و باعث کاهش راندمان می شود. همچنین، تجمع کندانس در خطوط باعث ضربه قوچ شده و به تجهیزات مکانیکی آسیب وارد می کند.
رطوبت و کندانس اضافی نیز عامل اصلی خوردگی داخلی در خطوط بخار است که موجب کاهش عمر مفید تجهیزات می شود. از دیگر پیامدهای مهم، کاهش انتقال حرارت مؤثر در مبدل ها و کویل ها است که عملکرد کلی فرآیند را مختل می کند. بنابراین، نصب و نگهداری مناسب انواع تله بخار گامی ضروری در بهینه سازی عملکرد سیستم های بخار به شمار می رود.
انتخاب تله بخار(استیم ترپ) مناسب
آشنایی با تله بخار به ما کمک می کند تا با توجه به شرایط کاری، انتخاب درستی داشته باشیم. هنگام انتخاب تراپ بخار مناسب، فاکتورهایی مثل فشار کاری سیستم، دمای بخار، دبی کندانس تولیدی و نوع کاربرد صنعتی یا گرمایشی باید به دقت بررسی شوند. به عنوان مثال، در خطوط فرآیندی با دبی بالا، نیاز به تله هایی با ظرفیت تخلیه بالا داریم، در حالی که برای مبدل های حرارتی کوچک تر، مدل های حساس تر و دقیق تر ترجیح داده می شوند.
از دیگر موارد قابل توجه، مقاومت در برابر خوردگی، قابلیت کار در شرایط متغیر و سازگاری با محل نصب است. بسته به این شرایط، می توان از انواع تله بخار مانند مکانیکی، ترمودینامیکی یا ترموستاتیکی استفاده کرد. در نهایت، انتخاب صحیح تله بخار باعث افزایش راندمان، کاهش مصرف انرژی و جلوگیری از آسیب به تجهیزات خواهد شد.
در طول این مطالب، تلاش کردیم به شما نشان دهیم که تله بخار چیست، چرا اهمیت دارد، و چگونه با انتخاب درست می‌توان از مشکلاتی مانند خوردگی، ضربه قوچ و هدر رفت انرژی جلوگیری کرد. همچنین به بررسی انواع تله بخار و مکانیزم عملکرد هر یک از آنها پرداختیم تا درک بهتری از کارایی آنها در شرایط مختلف داشته باشید.
اگر هنوز برایتان سوال است که “استیم تراپ چیست” یا بهترین مدل تراپ بخار برای سیستم شما کدام است، پیشنهاد می‌کنیم حتماً پارامترهای فنی نظیر فشار، دما و دبی کندانس را بررسی کنید.امیدواریم این راهنما، دید جامعی در مورد عملکرد و اهمیت این تجهیز کلیدی در اختیارتان گذاشته باشد.
