انواع کنترل ولو و کاربرد آن در صنایع مختلف چیست؟
انواع کنترل ولو و کاربرد آن در صنایع مختلف، نقش خیلی مهمی در مدیریت جریان سیالات ایفا می کنند. معرفی انواع کنترل ولو ها شامل گلوب ولو، پروانه ای، دیافراگمی، گیت ولو و بال ولو می شوند که هرکدام برای کاربردهای خاصی طراحی شده اند. این تجهیزات در صنایع نفت و گاز برای تنظیم فشار و دما، در پتروشیمی برای کنترل مواد شیمیایی و در نیروگاه ها برای مدیریت بخار و آب استفاده می شوند. انواع کنترل ولو با عملکردهای خطی یا چرخشی، امکان تنظیم دقیق جریان را فراهم می کنند.
انتخاب صحیح آن ها بر اساس عواملی مانند دبی (Cv)، خوردگی و دمای سیال انجام می شود. برای مثال، در خطوط انتقال سیالات با دمای بالا، استفاده از شير سوزنى روغن داغ آکاردئونی به دلیل مقاومت حرارتی و کنترل دقیق جریان، بسیار کاربردی است. به طور کلی، انواع کنترل ولو و کاربرد آن در صنایع، ایمنی و بهره وری فرآیندها را تضمین می کند که در ادامه به توضیحی جامع تر از این موضوع میپردازیم.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید

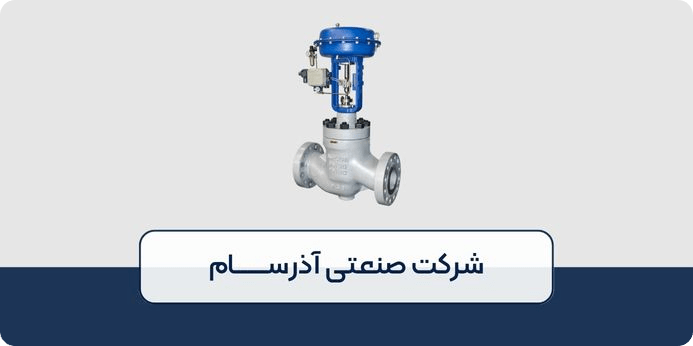

انواع کنترل ولو یا شیر کنترل در پالایشگاه
در پالایشگاه ها، استفاده از تجهیزات دقیق و قابل اعتماد برای کنترل فرآیندها اهمیت زیادی دارد. یکی از اجزای مهم در این صنعت، انواع کنترل ولو یا شیر کنترل است که وظیفه تنظیم جریان سیالات را بر عهده دارد. شناخت انواع کنترل ولو و کاربرد آن در شرایط مختلف، کمک می کند تا فرآیندها با دقت بالا، ایمن و بدون نوسان اجرا شوند.
در کنار این ولوها، ابزارهایی مانند آبنماى مغناطيسى نیز برای بررسی سطح مایعات در مخازن تحت فشار به کار می روند که دقت بالایی در خوانش سطح دارند. انواع کنترل ولوها شامل گلوب ولو، بال ولو، گیت ولو و دیافراگمی هستند که هر یک در شرایط خاصی مانند دمای بالا، فشار متغیر یا سیالات خورنده استفاده می شوند.
درک درست از عملکرد و محل مناسب نصب این تجهیزات، باعث بهبود بهره وری و کاهش خطرات عملیاتی در واحدهای پالایشگاهی می شود. همین موارد اهمیت بالای طراحی مهندسی و انتخاب دقیق تجهیزات را در این صنعت حساس نشان می دهد.
آنچه باید درباره انواع کنترل ولو و کاربرد آن بدانید!
انواع کنترل ولوها از لحاظ ساختار بدنه
کنترل ولوها بر اساس ساختار بدنه به دو دسته اصلی تقسیم می شوند که هر کدام ویژگی های منحصر به فردی دارند:

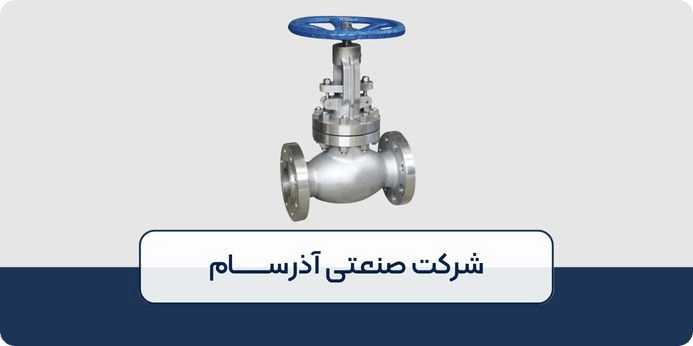

ولوهای ساقه کشویی (Sliding Stem)
این نوع کنترل ولوها با حرکت خطی ساقه عمل می کنند و شامل انواع گلوب ولو، دروازه ای و دیافراگمی می شوند. مکانیزم عملکرد آنها به این صورت است که ساقه به صورت عمودی حرکت کرده و با جابجایی دیسک یا پلاگ، میزان جریان را تنظیم می کند. از مزایای این نوع می توان به دقت بالا در کنترل جریان، امکان تنظیم دقیق و آب بندی مناسب اشاره کرد. این ولوها معمولاً در سیستم هایی که نیاز به کنترل دقیق جریان دارند مانند صنایع شیمیایی و پتروشیمی کاربرد فراوانی دارند.
ولوهای ساقه چرخشی (Rotary Stem)
در این دسته از شیرآلات، ساقه به صورت چرخشی عمل می کند و انواعی مانند شیرهای پروانه ای، توپی و پلاگ ولو را در بر می گیرد. عملکرد آن ها بر پایه چرخش ۹۰ درجه ای برای باز یا بسته کردن کامل جریان طراحی شده است. از مهم ترین مزایای این ولوها می توان به ساختار ساده، وزن سبک، قیمت مقرون به صرفه و عملکرد سریع اشاره کرد.
این ویژگی ها باعث شده تا در سیستم هایی مانند خطوط انتقال آب و فاضلاب که نیاز به قطع و وصل فوری جریان دارند، کاربرد گسترده ای داشته باشند. در کنار این موارد، تجهیزاتی مانند شير سوزنى بخار نیز بسته به نوع سیال و دقت مورد نیاز در کنترل جریان، در صنایع خاص جایگاه ویژه ای پیدا کرده اند.
انواع کنترل ولو از لحاظ عملکرد
کنترل ولوها بر اساس نوع عملکرد اکچویتور به سه دسته اصلی تقسیم می شوند که هر کدام ویژگی های خاص خودشان را دارند:

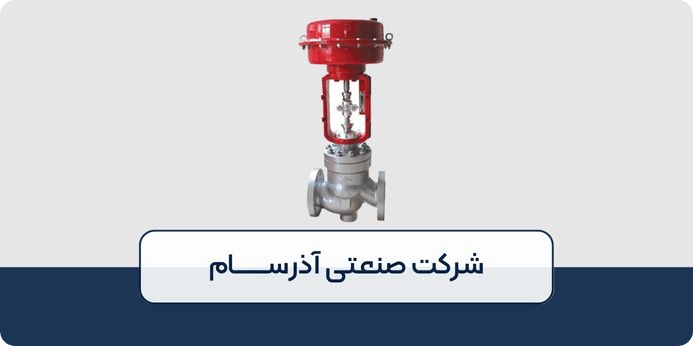

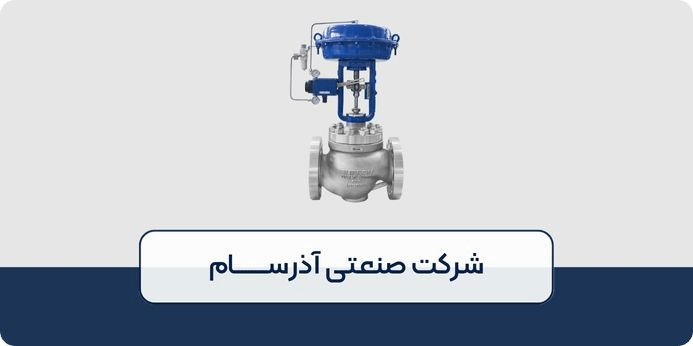

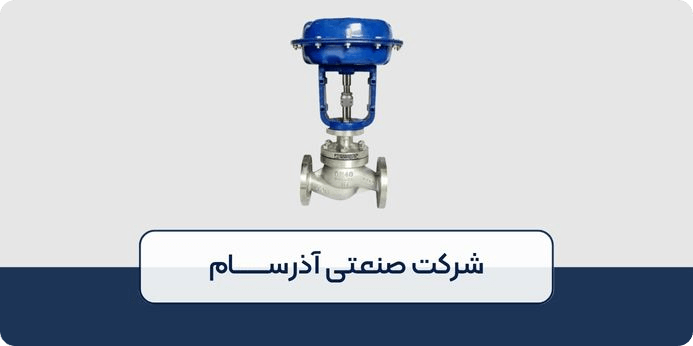

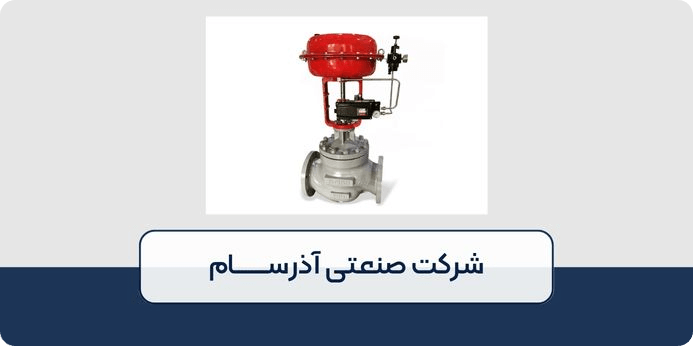

کنترل ولوهای پنوماتیکی
این نوع از کنترل ولوها با استفاده از فشار هوا کار می کنند و به سه دسته دیافراگمی، پیستونی و دو پیستونی تقسیم می شوند. کنترل ولوهای پنوماتیکی دیافراگمی بیشتر در کاربردهایی که دقت بالا نیاز است مورد استفاده قرار می گیرند، در حالی که انواع پیستونی برای ایجاد نیروی بیشتر طراحی شده اند. از مزایای اصلی این شیرآلات می توان به واکنش سریع، ایمنی بالا در محیط های قابل اشتعال و هزینه نگهداری پایین اشاره کرد.
این ویژگی ها باعث شده که در صنایع نفت، گاز و پتروشیمی جایگاه مهمی داشته باشند. همچنین در همین صنایع، ابزارهایی مانند خريد سطح سنج مغناطيسى نیز برای نظارت دقیق تر بر سطح سیالات، در کنار این تجهیزات اهمیت ویژه ای پیدا کرده اند.
کنترل ولوهای الکتریکی
در این نوع، اکچویتور از یک موتور الکتریکی برای حرکت دادن مکانیزم ولو استفاده می کند. کنترل ولوهای الکتریکی دقت بسیار بالایی در تنظیم جریان دارند و می توانند به راحتی با سیستم های کنترل دیجیتال یکپارچه شوند. از مزایای آنها می توان به عدم نیاز به سیستم هوای فشرده، قابلیت برنامه ریزی دقیق و نگهداری آسان اشاره کرد. این ولوها عمدتاً در صنایع غذایی، دارویی و سیستم های اتوماسیون ساختمان کاربرد دارند.
کنترل ولوهای هیدرولیکی
این گروه از فشار روغن برای ایجاد نیروی محرکه استفاده می کنند و توانایی بالایی در تولید نیروی زیاد دارند. کنترل ولوهای هیدرولیکی معمولاً برای کاربردهای سنگین با فشار بالا و شرایط عملیاتی دشوار طراحی شده اند. ویژگی هایی مانند توان عملیاتی بالا، پایداری در محیط های سخت و عمر طولانی، آن ها را به انتخابی مطمئن در صنایع سنگین مانند معدن، فولاد و پروژه های سدسازی تبدیل کرده است.
در کنار این موارد، تجهیزات دیگری مانند شير فشار شكن بخار نیز در فرآیندهای صنعتی برای کنترل و کاهش فشار بخار در خطوط، نقش حیاتی ایفا می کنند و مکمل عملکرد ایمن سیستم های سیالاتی هستند.
کاربرد کنترل ولوها در صنایع نوپا
امروزه انواع کنترل ولو ها نه تنها در صنایع سنتی، بلکه در حوزه های نوظهور و فناوری های پیشرفته نیز جایگاه مهمی پیدا کرده اند. این گسترش کاربرد، فرصتی ست که هنوز بسیاری از رقبا به آن توجه کافی نکرده اند. در ادامه، به سه زمینه نوین می پردازیم که کنترل ولوها در آن ها نقش کلیدی ایفا می کنند و استفاده از آن ها در حال افزایش است:
سیستم های هیدروژن سبز و انرژی های تجدیدپذیر
در این صنعت، انواع کنترل ولو نقش مهمی در مدیریت جریان هیدروژن تحت فشارهای بسیار بالا (تا 700 بار) و دماهای پایین ایفا می کنند. برای این منظور، کنترل ولوهایی مورد نیاز است که از مواد مقاوم در برابر نفوذ هیدروژن ساخته شده باشند و در شرایط عملیاتی سخت نیز عملکرد قابل اعتماد داشته باشند. این تجهیزات به طور گسترده در الکترولایزرها، ایستگاه های سوخت رسانی هیدروژن و سیستم های ذخیره سازی استفاده می شوند.
در کنار این موارد، خريد لول گیج مغناطيسى نیز برای کنترل سطح سیالات در چنین فرآیندهای حساس اهمیت زیادی دارد و به بهبود ایمنی و دقت عملکرد سیستم کمک می کند.
صنعت کربن کپچر و ذخیره سازی (CCUS)
انواع کنترل ولو ها در این فناوری نقش کلیدی در کنترل جریان CO2 فشرده و فوق بحرانی ایفا می کنند. این ولوها باید در برابر خوردگی ناشی از ناخالصی های موجود در گاز CO2 مقاوم باشند و بتوانند در فشارهای تا 150 بار عملکرد مطمئنی ارائه دهند. کاربرد اصلی آنها در سیستم های جمع آوری، انتقال و تزریق CO2 به مخازن زیرزمینی است.
مراکز داده بزرگ و سیستم های خنک کننده
در این کاربرد، انواع کنترل ولو شامل مدیریت دقیق جریان مایعات خنک کننده و تنظیم دمای سرورها می شود. کنترل ولوهای مورد استفاده در این صنعت باید از موادی با رسانایی حرارتی مناسب ساخته شوند و توانایی تنظیم دقیق جریان را برای بهینه سازی مصرف انرژی داشته باشند. معمولاً از ولوهایی با عملکرد سریع و قابلیت برنامه ریزی استفاده می شود تا عملکرد سیستم های خنک کننده بدون اختلال ادامه یابد. اگر در چنین پروژه هایی فعالیت دارید، خريد كنترل ولو مناسب می تواند تأثیر قابل توجهی در افزایش بهره وری و کاهش هزینه های انرژی داشته باشد.
کاربرد کنترل ولوها در صنایع مختلف
انواع کنترل ولو و کاربرد آن در صنایع مختلف بسیار مهم و البته گسترده است و هر صنعت با توجه به شرایط عملیاتی، نوع سیال و دقت مورد نیاز، از مدل خاصی از این تجهیزات استفاده می کند تا بهترین عملکرد را به دست آورد. در ادامه، نگاهی می اندازیم به کاربرد کنترل ولوها در چهار صنعت کلیدی که استفاده از این ابزارها در آن ها بسیار رایج و مهم است:
صنعت نفت و گاز
در صنعت نفت و گاز، کنترل ولوها نقش کلیدی در تنظیم و هدایت جریان نفت خام، گاز طبیعی و فرآورده های پالایشی دارند. این تجهیزات به صورت دقیق جریان سیالات را کنترل می کنند تا عملیات استخراج، انتقال و فرآورش با ایمنی و بهره وری بیشتری انجام شود. در این میان، استفاده از كنترل ولو تدریجی اهمیت ویژه ای دارد، چرا که امکان تنظیم مرحله به مرحله و دقیق جریان را فراهم می سازد و از نوسانات ناگهانی فشار جلوگیری می کند.
انواع کنترل ولو در این صنعت شامل ولوهای فشار بالا برای خطوط انتقال، ولوهای ضد خوردگی برای سیالات اسیدی و ولوهای ایمنی برای جلوگیری از فشارهای اضافی می شود. این تجهیزات در پالایشگاه ها، سکوهای دریایی و خطوط لوله انتقال کاربرد فراوانی دارند.
صنایع پتروشیمی
در صنایع پتروشیمی، انواع کنترل ولو ها برای کنترل مواد شیمیایی خورنده و در دمای بالا طراحی شده اند. ولوهای با بدنه استنلس استیل و تریم های خاص در این صنعت استفاده می شوند تا در برابر خوردگی مقاوم باشند. کاربرد اصلی آنها در راکتورهای شیمیایی، برج های تقطیر و سیستم های توزیع محصولات پتروشیمی است.
نیروگاه ها
در نیروگاه های حرارتی و هسته ای، انواع کنترل ولو و کاربرد آن شامل مدیریت جریان آب تغذیه، کنترل بخار و تنظیم سیستم های خنک کننده می شود. ولوهای با تحمل فشار و دمای بالا در این صنعت استفاده می شوند. این تجهیزات در بویلرها، توربین ها و سیستم های آب گردشی نیروگاه ها نصب می شوند.
صنایع غذایی و دارویی
در این صنایع، کنترل ولوهای بهداشتی (Sanitary) با طراحی خاص مورد استفاده قرار می گیرند. انواع کنترل ولوها در این بخش باید قابلیت شستشوی کامل (CIP) و استریلیزاسیون (SIP) را داشته باشند تا از آلودگی در فرآیندهای حساس جلوگیری شود. کاربرد آن ها در خطوط تولید مواد غذایی، سیستم های تزریق دارو و فرآیندهای استریل بسیار حیاتی است.
برای پاسخ گویی به این نیازها، استفاده از شير پنوماتيكى بخار در بسیاری از خطوط تولید به دلیل عملکرد سریع و کنترل دقیق، رایج شده است. این ولوها معمولاً از جنس استنلس استیل 316L ساخته می شوند تا مقاومت بالا در برابر خوردگی و شرایط بهداشتی را تضمین کنند.
شرکت صنعتی آذرسام مجموعه کاملی از قطعات مورد نیاز برای کنترل سیالات را در اختیار صنایع قرار داده است تا کیفیت بالا و قیمت مقرون به صرفه را در کنار هم تجربه کنید. جهت مشاهده محصولات و ثبت سفارش، می توانید همین حالا اقدام نمایید.
چطور مشکلات رایج کنترل ولو را شناسایی و برطرف کنیم؟
“انواع کنترل ولو و کاربرد آن” در صنایع مختلف با چالش های عملیاتی زیادی روبرو هستند که آگاهی از آنها برای انتخاب و نگهداری مناسب ضروری است. در ادامه چهار مشکل اصلی کنترل ولوها یا شیرهای کنترلی را بررسی می کنیم:
- کاویتاسیون (Cavitation) : این پدیده زمانی رخ می دهد که فشار سیال به زیر فشار بخار برسد و حباب هایی تشکیل شود که با ترکیدن به بدنه ولو آسیب می زنند. انواع کنترل ولو در شرایط کاویتاسیون نیازمند طراحی خاص مانند تریم چند مرحله ای یا استفاده از مواد مقاوم است. این مشکل در سیستم های آب و بخار با فشار متغیر شایع است.
- فلشینگ (Flashing): وقتی سیال مایع به بخار تبدیل می شود، فلشینگ اتفاق می افتد. این پدیده در انواع کنترل ولو یا شیر کنترل باعث خوردگی سریع سطوح می شود. انتخاب مواد سخت پوشش دهی شده و طراحی خاص مسیر جریان می تواند این مشکل را کاهش دهد. این حالت معمولاً در سیستم های با افت فشار زیاد دیده می شود.
- نویز (Noise): سرعت بالای جریان سیال در انواع کنترل ولو می تواند تولید نویز کند. این مشکل نه تنها آلودگی صوتی ایجاد می کند، بلکه نشانه ای از طراحی نامناسب است. استفاده از دیسک های چند مرحله ای، کاویتاسیون کنترل شده و عایق های صوتی از راهکارهای کاهش نویز هستند.
- فرسایش (Erosion): تماس مداوم ذرات سخت با سطوح ولو باعث فرسایش می شود. در “انواع کنترل ولو ها”، این مشکل در سیستم های دوغابی یا گازهای حاوی ذرات بیشتر دیده می شود. استفاده از مواد سخت مانند کاربید تنگستن، طراحی زوایای مناسب و کاهش سرعت موضعی جریان می تواند عمر ولو را افزایش دهد.
اجزای اصلی کنترل ولو
انواع کنترل ولو و کاربرد آن در صنایع مختلف، از اجزای اصلی و مهمی تشکیل شده اند که هر کدام وظایف خاصی را بر عهده دارند. این اجزا به صورت هماهنگ کار می کنند تا عملکرد دقیق و کارآمد انواع کنترل ولو ها را تضمین نمایند.
در ادامه جدولی ارائه شده است که به طور جامع، اجزای اصلی، اجزای فرعی و وظایف هر بخش را به صورت کامل اما مختصر شرح می دهد. این جدول به شما کمک می کند تا درک بهتری از ساختار و عملکرد انواع کنترل ولو و کاربرد آن در سیستم های صنعتی داشته باشید
| جزء اصلی | اجزای فرعی | وظیفه و ویژگی ها |
| بدنه (Body) | _ | بخش اصلی ولو که تمام اجزا در آن قرار می گیرد و باید تحمل فشار و دمای سیال را داشته باشد |
| تریم (Trim) | پلاگ، نشیمنگاه، ساقه | قطعات در تماس با سیال که وظیفه تنظیم و کنترل جریان را بر عهده دارند |
| اکچویتور (Actuator) | _ | منبع تأمین نیرو برای حرکت اجزای تریم (پنوماتیک، الکتریک یا هیدرولیک) |
| پوزیشنر (Positioner) | _ | تنظیم کننده دقیق موقعیت شیر بر اساس سیگنال کنترل |
در صنعت، کنترل ولوها نه ابزار که فرماندهان ناشناخته خطوط تولید هستند.
نحوه انتخاب کنترل ولو بر اساس معیارهای فنی
انواع کنترل ولو در صنایع مختلف وابسته به درک درست و دقیق نیازهای هر فرایند است. برای اینکه این تجهیزات بتوانند عملکرد بهینه ای داشته باشند، باید چند عامل مهم را در انتخاب آنها مدنظر قرار داد. درواقع، انتخاب درست انواع کنترل ولوها تنها زمانی ممکن است که پنج فاکتور کلیدی به درستی تحلیل شوند. در ادامه این عوامل را به طور کامل بررسی می کنیم :
- دبی (Cv): مقدار Cv نشان دهنده ظرفیت جریان ولو است و باید متناسب با دبی مورد نیاز سیستم انتخاب شود. محاسبه دقیق این پارامتر برای جلوگیری از oversized یا undersized شدن ولو ضروری است.
- فشار کاری: محدوده فشار عملیاتی سیستم تعیین کننده کلاس فشار ولو است. هم فشار استاتیک و هم فشار دیفرانسیل در این انتخاب مؤثر هستند.
- دمای کاری: محدوده دمایی سیال بر انتخاب جنس بدنه و تریم تأثیر مستقیم دارد. مواد مختلف برای دماهای بالا یا پایین طراحی شده اند.
- مقاومت به خوردگی: خصوصیات خورندگی سیال، جنس متریال ولو را تعیین می کند. برای سیالات خورنده از آلیاژهای خاص مانند Hastelloy استفاده می شود.
- ویسکوزیته سیال: سیالات با ویسکوزیته بالا نیاز به ولوهای با طراحی خاص دارند تا از مسدود شدن و افت فشار اضافی جلوگیری شود.
در راستای انتخاب کنترل ولو در بررسی انواع کنترل ولو و کاربرد آن، سازمان معتبر International Society of Automation (ISA) استانداردهای مهمی مانند ISA-75 را برای طراحی کنترل ولوها منتشر کرده است.
انواع کنترل ولو و کاربرد آن زمانی به بهترین شکل ممکن پاسخگوی نیازهای صنعتی خواهد بود که پنج فاکتور مهم در انتخاب آن ها به درستی در نظر گرفته شود. مهندسان باید با دقت و شناخت کافی، این پارامترها را بررسی کنند تا مطمئن شوند ولو انتخاب شده دقیقاً با شرایط عملیاتی و نیازهای سیستم هماهنگ است. تنها در این صورت می توان انتظار عملکرد مطمئن، کاهش هزینه های نگهداری و بهره وری بالاتر را داشت.
