انواع چک ولو صنعتی کدامند و هرکدام چه ویژگی هایی دارند؟
در این مقاله قرار است که با انواع چک ولو صنعتی یا همان انواع ولو صنعتی آشنا شویم. یکی از قطعات مهم در سیستم های لوله کشی است که وظیفه اصلی اش جلوگیری از برگشت جریان سیال می باشد. این ولوها به صورت خودکار عمل می کنند و زمانی که فشار جریان از سمت درست وارد شود، باز شده و اجازه عبور می دهند، ولی در صورت برگشت جریان، مسیر را می بندند. انواع چک ولو صنعتی بسته به کاربرد و نوع سیستم، شامل چک ولو پیستونی، توپی، دیسکی، لولایی و فنری می شوند که هر کدام مزایا و معایب خاص خود را دارند.
در بین انواع چک ولوهای صنعتی، مدل های لولایی و فنری به خاطر نصب آسان و عملکرد مطمئن، کاربرد بیشتری دارند. هنگام انتخاب و خرید این تجهیزات، باید به عواملی مثل فشار، دما، نوع سیال و سرعت جریان توجه کرد. همچنین در کنار خرید این تجهیزات، ممکن است نیاز به خريد لول سوئيج هم داشته باشید که برای کنترل سطح مایعات در مخازن به کار می رود. آشنایی با عملکرد دقیق این قطعات می تواند از خرابی های پرهزینه در سیستم های صنعتی جلوگیری کند.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید
نحوه عملکرد انواع چک ولو
چک ولو یا همان شیر یکطرفه، یکی از قطعات کلیدی در سیستم های لوله کشی صنعتی است که عملکردی کاملاً خودکار دارد و وظیفه آن جلوگیری از برگشت جریان سیال در خطوط انتقال می باشد. هسته اصلی این قطعه، شامل مکانیزم هایی مثل دیسک، پیستون یا توپ است که با فشار جریان ورودی باز می شوند و در صورت برگشت جریان، به سرعت بسته شده و از آسیب به تجهیزات جلوگیری می کنند.
نکته بسیار مهم در کارایی انواع چک ولو صنعتی، نصب صحیح و اصولی آن در مسیر جریان است؛ زیرا در صورت نصب اشتباه، عملکرد ولو مختل شده و ممکن است به کل سیستم آسیب برسد. انواع چک ولوها با توجه به نوع سیال، فشار کاری و شرایط محیطی انتخاب می شوند و هرکدام ویژگی های خاصی دارند. برای مثال چک ولوهای فنری یا لولایی در سیستم های پرفشار کاربرد بیشتری دارند.
در کنار انتخاب این شیرها، ممکن است نیاز به خريد كنترل ولو نیز داشته باشید تا بتوانید جریان را به صورت دقیق تنظیم کنید. شناخت دقیق عملکرد چک ولو و انتخاب صحیح نوع آن، نقش مهمی در افزایش بهره وری و ایمنی سیستم های صنعتی دارد.
آنچه باید درباره انواع چک ولو صنعتی بدانید!
تفاوت انواع چک ولو با شیر کنترل و شیر اطمینان
بسیاری از کاربران هنگام انتخاب تجهیزات صنعتی با این سؤال مواجه می شوند که تفاوت بین چک ولو، شیر کنترل جریان (Control Valve) و شیر اطمینان (Pressure Relief Valve) چیست. این سردرگمی کاملاً طبیعی است، چرا که هر یک از این شیرها عملکرد و کاربرد خاص خود را دارند. چک ولو صرفاً برای جلوگیری از برگشت جریان به صورت خودکار استفاده می شود، در حالی که شیرهای کنترل جریان برای تنظیم و مدیریت دقیق جریان سیال طراحی شده اند و نیاز به سیگنال یا دستور دارند.
از سوی دیگر، شیرهای اطمینان در شرایط اضطراری و زمانی که فشار بیش از حد مجاز افزایش می یابد، وارد عمل شده و با تخلیه فشار، از آسیب به سیستم جلوگیری می کنند. انواع چک ولو صنعتی به دلیل عملکرد ساده و مطمئن، در سیستم های ایمنی نقش مهمی دارند، اما نمی توانند جایگزین کامل برای شیر کنترل یا شیر اطمینان باشند.
درک تفاوت بین انواع اصلی چک ولوها و سایر شیرهای صنعتی، به انتخاب بهتر و بهینه تر کمک می کند. همچنین در سیستم هایی مانند بخار، استفاده همزمان از چک ولو و شير فشار شكن بخار می تواند هم امنیت و هم عملکرد سیستم را تضمین کند.
انواع چک ولو صنعتی و کاربردهای آن
در سیستم های لوله کشی صنعتی، استفاده از انواع چک ولو صنعتی یکی از راهکارهای کلیدی برای جلوگیری از برگشت ناخواسته سیالات و افزایش ایمنی و کارایی خطوط انتقال است. این تجهیزات با عملکرد خودکار، بدون نیاز به اپراتور، جریان را فقط در یک جهت عبور می دهند و نقش مهمی در حفاظت از پمپ ها، کمپرسورها و سایر تجهیزات حساس دارند.
بسته به شرایط عملکردی، فشار کاری، نوع سیال و محل نصب، می توان از انواع چک ولو با ساختارها و مکانیزم های مختلف استفاده کرد. در کنار این تجهیزات، ابزارهایی مانند لول گیج عیوض نیز برای نمایش دقیق سطح مایعات در مخازن، مکمل های مفیدی در سیستم های پایش و کنترل به شمار می روند. در ادامه فهرستی از انواع رایج چک ولو آورده شده است:
چک ولو دیسکی بین فلنجی
چک ولو سوئینگ
چک ولو بال
چک ولو لیفت
چک ولو دوتایی
چک ولو پاپت
چک ولو فنری
چک ولو دیافراگمی
چک ولو زاویه ای
چک ولو دیسکی بین فلنجی
چک ولو دیسکی بین فلنجی یکی از پرکاربردترین انواع چک ولو صنعتی است که به دلیل طراحی فشرده و نصب آسان بین فلنج ها، در فضاهای محدود بسیار مورد استفاده قرار می گیرد. این نوع چک ولو با عملکرد ساده و مؤثر خود از برگشت جریان سیال جلوگیری کرده و در سیستم های بخار، آب، گاز و سایر سیالات به خوبی عمل می کند.
در بسیاری از خطوط فرآیندی که از تجهیزاتی مانند شير پنوماتيكى بخار استفاده می شود، ترکیب چک ولو دیسکی با سایر تجهیزات کنترلی باعث بهبود ایمنی و پایداری عملکرد سیستم خواهد شد. انتخاب صحیح این مدل از چک ولو می تواند طول عمر تجهیزات را افزایش داده و هزینه های نگهداری را کاهش دهد.

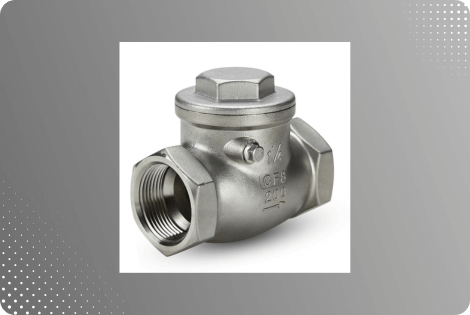

چک ولو سوئینگ
چک ولو سوئینگ یکی از رایج ترین انواع چک ولو صنعتی است که به دلیل ساختار ساده و عملکرد مطمئن، در خطوط انتقال سیالات با دبی بالا بسیار کاربرد دارد. این نوع چک ولو با استفاده از یک دیسک لولایی، تنها در یک جهت اجازه عبور جریان را می دهد و در صورت برگشت سیال، مسیر را به طور کامل می بندد. در سیستم هایی که دقت و ایمنی اهمیت بالایی دارد، استفاده همزمان از چک ولو مناسب و ابزارهایی مانند لول گیج مغناطيسى برای نمایش دقیق سطح سیال، توصیه می شود.
انتخاب هوشمندانه این تجهیزات و توجه به شرایط کاری سیستم، نقش مهمی در کاهش هزینه ها و افزایش بهره وری دارد. اگر قصد خريد لول گیج مغناطيسى یا چک ولو دارید، مشورت با متخصصین فنی می تواند به انتخابی بهتر کمک کند.
چک ولو بال
چک ولو بال یکی از کاربردی ترین انواع چک ولو صنعتی است که با استفاده از یک توپ متحرک، جریان سیال را تنها در یک جهت عبور داده و از برگشت آن جلوگیری می کند. این نوع چک ولو به ویژه در سیالات آلوده یا دارای ذرات معلق، عملکرد قابل اطمینانی دارد.
در بسیاری از سیستم های صنعتی، استفاده همزمان از چک ولو بال و تجهیزاتی مانند شير تقليل فشار برای کنترل فشار ورودی، باعث افزایش ایمنی و پایداری عملکرد می شود. انتخاب صحیح این تجهیزات در کنار نگهداری اصولی، نقش مهمی در کاهش خرابی ها و هزینه های عملیاتی دارد.
چک ولو لیفت
چک ولو لیفت یکی از مهم ترین “انواع چک ولو صنعتی” است که به دلیل طراحی خاص خود، امکان عبور جریان را به صورت مستقیم و بدون ایجاد افت فشار زیاد فراهم می کند. این نوع چک ولو معمولاً در سیستم های با فشار بالا کاربرد دارد و عملکرد دقیق آن به حفظ ایمنی و کارایی سیستم کمک می کند.
در بسیاری از خطوط صنعتی، استفاده همزمان از چک ولو لیفت و کنترل ولو تدریجی باعث تنظیم بهتر جریان و کاهش تنش های ناگهانی در سیستم می شود. انتخاب درست این تجهیزات نقش مهمی در بهینه سازی عملکرد و افزایش طول عمر دستگاه ها دارد.
چک ولو دوتایی
چک ولو دوتایی یکی از پرکاربردترین انواع چک ولو صنعتی است که به دلیل طراحی جمع وجور و عملکرد موثر، در فضاهای محدود بسیار مناسب است. این نوع چک ولو از دو صفحه فلزی تشکیل شده که به صورت هماهنگ عمل می کنند و جریان سیال را در یک جهت هدایت می کنند.
در کنار چک ولو دوتایی، آشنایی با “انواع ولو صنعتی” دیگر نیز به انتخاب بهتر و کارآمدتر تجهیزات کمک می کند. استفاده از این ولوها باعث افزایش ایمنی سیستم و کاهش خطر برگشت جریان می شود، به ویژه در خطوط پرفشار و حساس.
چک ولو پاپت
چک ولو پاپت یکی از مهم ترین انواع چک ولو صنعتی است که با طراحی خاص خود امکان جریان یکنواخت و کاهش افت فشار را فراهم می کند. این نوع چک ولو به دلیل ساختار مقاوم و عملکرد دقیق، در سیستم های حساس و پر فشار بسیار کاربردی است.
استفاده از چک ولو پاپت به محافظت از تجهیزات و جلوگیری از برگشت ناخواسته سیال کمک می کند و به همین دلیل در بسیاری از صنایع به عنوان گزینه ای مطمئن شناخته می شود. انتخاب صحیح این نوع ولو می تواند باعث افزایش عمر مفید سیستم و کاهش هزینه های نگهداری شود.
چک ولو فنری
چک ولو فنری یکی از پرکاربردترین انواع چک ولوهای صنعتی است که به دلیل عملکرد سریع و دقیق، در بسیاری از سیستم های هیدرولیک و پنوماتیک مورد استفاده قرار می گیرد. این نوع چک ولو با کمک فنر داخلی، پس از قطع جریان به سرعت مسیر برگشت سیال را می بندد و از آسیب به تجهیزات جلوگیری می کند.
طراحی ساده، نصب آسان و قابلیت اطمینان بالا باعث شده چک ولو فنری در صنایع مختلف جایگاه ویژه ای داشته باشد. انتخاب درست این نوع ولو نقش مهمی در افزایش بهره وری و ایمنی خطوط لوله کشی صنعتی دارد.
چک ولو دیافراگمی
چک ولو دیافراگمی یکی از خاص ترین انواع چک ولو صنعتی است که به دلیل استفاده از دیافراگم انعطاف پذیر، عملکردی نرم و بی صدا دارد. این نوع چک ولو بیشتر در صنایع دارویی، غذایی و شیمیایی به کار می رود، جایی که عدم نشت و حفظ بهداشت اهمیت بالایی دارد. طراحی بدون قطعات فلزی متحرک در تماس با سیال، دوام بالایی را در شرایط خورنده و حساس فراهم می کند.
اگر به دنبال یک چک ولو قابل اعتماد برای محیط های بهداشتی یا خورنده هستید، چک ولو دیافراگمی می تواند انتخابی هوشمندانه در میان انواع چک ولو صنعتی باشد.
چک ولو زاویه ای
چک ولو زاویه ای یکی از کاربردی ترین انواع چک ولو صنعتی است که به دلیل طراحی خاص خود، امکان نصب در فضاهای محدود و مسیرهای لوله کشی زاویه دار را فراهم می کند. این نوع چک ولو با ترکیب عملکرد سریع و افت فشار کم، در سیستم هایی که نیاز به واکنش فوری به تغییر جریان دارند، بسیار مؤثر عمل می کند.
استفاده از چک ولو زاویه ای در صنایع بخار، آب و گاز رایج است و به ویژه در خطوطی که نیاز به تغییر جهت جریان وجود دارد، انتخاب مناسبی به شمار می رود. طراحی بهینه آن، نصب آسان و عملکرد مطمئن باعث شده این مدل جایگاه خاصی در میان انواع چک ولو صنعتی داشته باشد.
به دنبال کنترل دقیق جریان بخار هستید؟ شیر سوزنی بخار همان چیزی ست که نیاز دارید. جزئیات فنی و کاربردهای آن را همین حالا ببینید.
مزایا و معایب انواع چک ولوها
در سیستم های لوله کشی و فرآیندی، استفاده از انواع چک ولو صنعتی به عنوان ابزاری ساده و کارآمد برای جلوگیری از برگشت جریان سیال، مزایای زیادی به همراه دارد. این شیرها بدون نیاز به برق یا کنترل خارجی و صرفاً با فشار جریان سیال عمل می کنند و در نتیجه، برای بسیاری از کاربردها به صرفه و قابل اطمینان هستند.
یکی از مزایای مهم آن ها، جلوگیری از پدیده خطرناک ضربه قوچ در خطوط انتقال است. با این حال، چک ولوها بی عیب هم نیستند؛ مثلاً در شرایطی که جریان به صورت نوسانی (پالسی) باشد، عملکرد آن ها ممکن است ناپایدار یا محدود شود. در جدول زیر می توانید نگاهی دقیق تر به مزایا و معایب این تجهیزات بیندازید :
| مزایا | معایب |
| جلوگیری از برگشت جریان سیال | عملکرد ضعیف در جریان های ناپایدار یا پالسی |
| جلوگیری از ضربه قوچ و آسیب به تجهیزات | امکان گیر کردن در صورت ورود ذرات جامد |
| عملکرد خودکار و مکانیکی (بدون نیاز به برق) | نیاز به نصب در جهت صحیح جریان برای عملکرد مناسب |
| هزینه نگهداری پایین | در برخی مدل ها افت فشار نسبتاً زیاد در جریان عبوری |
| نصب آسان در بسیاری از انواع خطوط لوله کشی | محدودیت در استفاده برای سیالات با ویسکوزیته بالا |
بهترین برند چک ولو صنعتی در ایران کدام است؟
در صنعت نفت ایران، انتخاب مناسب ترین چک ولو نقش بسیار مهمی در افزایش ایمنی و کاهش هزینه های نگهداری دارد. براساس گزارش های عملیاتی سال ۱۴۰۳، برندهایی مانند Leser، ARI-Armaturen، و KSB به عنوان برخی از بهترین گزینه ها برای استفاده در خطوط فشار بالا و محیط های خورنده معرفی شده اند. این برندها توانسته اند در پروژه های نفتی جنوب کشور عملکردی قابل اطمینان از خود نشان دهند.
نکته مهم در انتخاب چک ولو، شناخت دقیق نیاز پروژه و تطبیق آن با ویژگی های فنی تجهیزات است. بسیاری از مهندسان در زمان خرید، به تنوع انواع چک ولو صنعتی توجه ویژه ای دارند تا بسته به نوع سیال، دما و فشار، بهترین گزینه را انتخاب کنند.
کاربردهای چک ولو در صنایع مختلف
چک ولوها با توجه به طراحی ساده و عملکرد قابل اطمینان، در طیف وسیعی از صنایع مورد استفاده قرار می گیرند. انتخاب درست از میان انواع چک ولو صنعتی، نقش مهمی در افزایش ایمنی و راندمان سیستم دارد. این شیرها با جلوگیری از برگشت جریان، از آسیب به پمپ ها، تجهیزات و سیستم های حیاتی جلوگیری می کنند. در ادامه، مهم ترین کاربردهای چک ولو در صنایع مختلف را مرور می کنیم:
صنایع نفت و گاز
در خطوط انتقال نفت، گاز و فرآورده های پالایشگاهی از چک ولو برای جلوگیری از برگشت ناگهانی جریان استفاده می شود. این عملکرد باعث جلوگیری از انفجار یا نشت در اثر فشار معکوس می شود. همچنین تحمل فشار بالا و مقاومت در برابر خوردگی در این صنایع بسیار حیاتی است.صنایع پتروشیمی
در فرآیندهای شیمیایی، چک ولوها نقش کلیدی در کنترل جریان سیالات خطرناک دارند. بسیاری از انواع چک ولو صنعتی با پوشش ضد خوردگی و طراحی مقاوم، مناسب محیط های خورنده هستند. همچنین به کاهش خطرات زیست محیطی ناشی از نشت کمک می کنند.صنایع آب و فاضلاب
در ایستگاه های پمپاژ و تصفیه خانه ها برای جلوگیری از برگشت آب یا فاضلاب، از چک ولو استفاده می شود. این شیرها از پمپ ها در برابر آسیب های ناشی از فشار معکوس محافظت می کنند. عملکرد ساده و خودکار آن ها نگهداری را نیز آسان می کند.سیستم های هیدرولیک و پنوماتیک
در این سیستم ها، چک ولو نقش مهمی در کنترل جهت جریان روغن یا هوای فشرده ایفا می کند. از نوسان و برگشت جریان جلوگیری می کند تا قطعات متحرک به درستی عمل کنند. انتخاب دقیق مدل مناسب برای حفظ پایداری سیستم ضروری است.نیروگاه ها
چک ولوها در نیروگاه ها برای محافظت از توربین ها، پمپ ها و بویلرها کاربرد دارند. وجود برگشت جریان در این سیستم ها می تواند باعث توقف یا خرابی تجهیزات گران قیمت شود. استفاده از چک ولو با سرعت واکنش بالا، ریسک را به حداقل می رساند.مصارف خانگی
حتی در خانه ها، چک ولوها در پمپ آب یا سیستم های گرمایشی برای جلوگیری از برگشت جریان کاربرد دارند. این کار باعث افزایش ایمنی و کارایی سیستم می شود. نصب آسان و عملکرد خودکار، آن را برای کاربردهای خانگی نیز مناسب کرده است.
در مجموع، با توجه به تنوع بالا در طراحی و جنس، انواع چک ولو صنعتی برای شرایط مختلف قابل استفاده اند و نقش مهمی در بهینه سازی و ایمنی سیستم های مهندسی ایفا می کنند.
انتخاب جنس بدنه مناسب برای انواع چک ولوها صنعتی
در انتخاب انواع چک ولو صنعتی، جنس بدنه و اجزای داخلی یکی از مهم ترین عوامل در تعیین دوام و کارایی آن در برابر مواد خورنده و شرایط محیطی خاص است. برای مثال، در صنایع شیمیایی یا پالایشگاه ها که سیالات اسیدی یا خورنده وجود دارند، استفاده از موادی مانند PVDF یا فولاد ضدزنگ می تواند تضمین کننده طول عمر و ایمنی سیستم باشد.
در مقابل، برای کاربردهای عمومی یا انتقال آب، چک ولوهای ساخته شده از چدن یا برنج انتخاب های مقرون به صرفه تری هستند. همچنین در سیستم های سبک تر یا لوله کشی های پلاستیکی، از PVC و CPVC استفاده می شود که مقاومت خوبی در برابر خوردگی دارند. درک صحیح از ویژگی های شیمیایی هر ماده در تطابق با نوع سیال، به شما کمک می کند تا انتخابی اصولی تر داشته باشید.
اگر نیاز به بررسی دقیق تر و مشاهده جدول مقایسه مواد سازنده با مقاومت شیمیایی آن ها دارید، پیشنهاد می کنیم این منبع تخصصی در زمینه مقاومت مواد در ساخت چک ولوها را مطالعه کنید. این اطلاعات، راهنمای بسیار خوبی برای مهندسان و مدیران خرید در صنایع مختلف محسوب می شود.
انتخاب انواع چک ولوهای صنعتی بر اساس پارامترهای فنی
انتخاب صحیح چک ولو از میان انواع چک ولو صنعتی نیازمند توجه دقیق به پارامترهای فنی مختلف است که عملکرد بهینه و ایمنی سیستم را تضمین می کند. اولین و مهم ترین پارامتر، فشار کاری سیستم است که باید چک ولو بتواند آن را تحمل کند بدون اینکه دچار آسیب یا نشتی شود. دما نیز عامل تعیین کننده ای است؛ برخی چک ولوها برای دماهای بالا مناسب اند و برخی دیگر برای دماهای پایین تر طراحی شده اند.
نوع سیال، از نظر خورندگی یا قابلیت انجماد، تاثیر زیادی روی جنس بدنه و قطعات داخلی ولو دارد. ویسکوزیته سیال نیز اهمیت دارد، زیرا مایعات غلیظ تر نیاز به چک ولوهایی دارند که جریان را بدون افت زیاد کنترل کنند. نرخ جریان یا دبی عبوری نیز باید با ظرفیت چک ولو هماهنگ باشد تا از فشار اضافی یا عملکرد ناپایدار جلوگیری شود. بنابراین، شناخت دقیق این پارامترها به انتخاب بهترین مدل از انواع چک ولو صنعتی کمک می کند و موجب افزایش عمر و کارایی سیستم خواهد شد.
