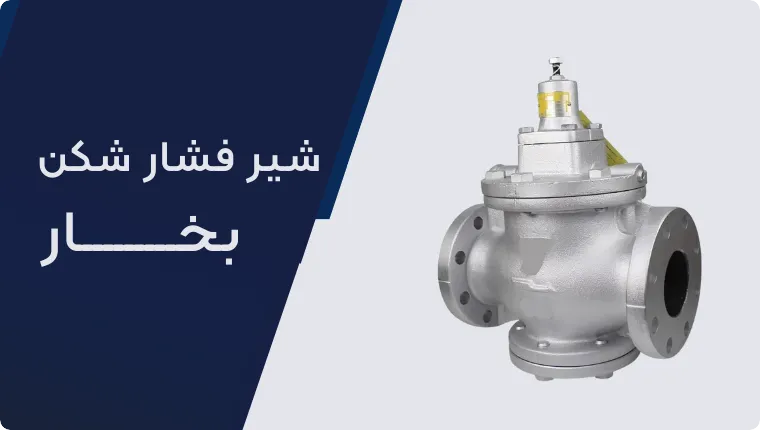

شير فشار شكن بخار
شير فشار شكن بخار چیست؟
“شير فشار شكن بخار” به طور خودکار فشار ورودی بالا و متغیر را به فشاری ثابت و پایین تر در خروجی تبدیل می کند. در صورتی که مصرف آب پس از شیر فشار شکن در شبکه وجود نداشته باشد، برای جلوگیری از افزایش فشار استاتیک، شیر به صورت خودکار جریان را متوقف می کند. شیر فشار شکن بخار از یک دیافراگم یا پیستون تشکیل شده که تحت فشار سیال بالادست قرار دارد. زمانی که فشار از حد تنظیم بیشتر شود، شیر بسته شده و فشار پایین دست کاهش می یابد. این شیر برای کنترل و حفظ فشار ثابت در سیستم های بخار استفاده می شود.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید
ما متعهد به ارائه خدمات و محصولاتی با بالاترین سطح کیفیت هستیم تا نیازهای شما به بهترین شکل ممکن برآورده شوند. تمامی محصولات ما مطابق با استاندارد بین المللی کیفیت تست می شوند.
با اطمینان خاطر انتخاب کنید، زیرا تمامی محصولات ما با پشتوانه ای از تجربه و تخصص در اختیار شما قرار می گیرند. ما با ارائه محصولات متنوع، شما را در انتخابی مطمئن همراهی می کنیم.
ما به صورت ۲۴ ساعته در تمام روزهای هفته آماده پاسخگویی به نیازها و مشکلات شما هستیم. تیم پشتیبانی ما همواره در کنار شماست تا تجربه ای راحت و بی دغدغه را برایتان فراهم کند.
نکات مهم در خرید شیر تقلیل فشار چیست؟
شير فشار شكن بخار نقش مهمی در کنترل و کاهش فشار سیالات در سیستم های لوله کشی ایفا میکند.هنگام خرید شیر فشارشکن بخار، توجه به مشخصات فنی شیر بسیار ضروری است. یکی از نکات مهم، بررسی محدوده فشار ورودی و خروجی شیر فشار شکن است. این ویژگی ها باید با نیاز سیستم سازگار باشد تا عملکرد بهینه و پایدار تضمین شود. همچنین، جنس مواد سازنده شیر باید با شرایط محیطی و نوع بخار در سیستم همخوانی داشته باشد تا از خوردگی و خرابی جلوگیری شود.
از دیگر نکات مهم در خرید شير فشار شكن بخار، دقت در انتخاب نوع اتصال و نصب شیر است. این شیرها ممکن است دارای اتصالات مختلفی باشند که باید با سیستم لوله کشی موجود تطابق داشته باشد. همچنین، توجه به کیفیت ساخت و برند تولید کننده می تواند بر طول عمر و عملکرد شیر تاثیر گذار باشد. و بررسی قیمت و مقایسه آن با ویژگی ها و کارایی شیر نیز اهمیت دارد تا از انتخاب یک محصول با کیفیت و مناسب اطمینان حاصل شود. استفاده از شیر کاهش فشار همچنین باعث بهبود عملکرد سیستم و کاهش هزینه های عملیاتی در بلند مدت می شود.
این شیر فشار بخار را در خطوط لوله کشی کاهش و تنظیم می کند تا از آسیب به تجهیزات و افزایش ایمنی سیستم جلوگیری شود.
محدوده فشار کاری، جنس مواد سازنده (مقاوم به دما و خوردگی)، دقت تنظیم فشار و تطابق با استانداردهای بین المللی.
بله؛ شیر فشار شکن بخار فشار را به طور مداوم تنظیم می کند، در حالی که شیر اطمینان فقط در مواقع فشار اضافی به صورت اضطراری عمل می کند.
بله، بازرسی دوره ای، تمیز کردن رسوبات و تعویض قطعات فرسوده برای عملکرد بهینه ضروری است.
نیروگاه ها، صنایع نفت و گاز، سیستم های گرمایش مرکزی و هر صنعتی که با انتقال بخار پرحرارت سروکار دارد.
جهت دریافت مشاوره رایگان، با کارشناسان شرکت آذرسام در ارتباط باشید.
قیمت شير فشار شكن بخار به چه عواملی موثر است؟
قیمت شير فشار شكن بخار تحت تاثیر عوامل متعددی قرار می گیرد که در ادامه به مهم ترین این عوامل اشاره می شود:
- جنس مواد سازنده: جنس بدنه و اجزای داخلی فشار شکن بخار، مانند فولاد ضد زنگ، برنج یا آلیاژهای خاص، تاثیر مستقیمی بر قیمت دارد. مواد با کیفیت بالاتر هزینه بیشتری دارند.
- اندازه و ظرفیت: اندازه شیر فشار شکن بخار و ظرفیت آن برای تحمل فشار و دبی سیال، از عوامل تعیین کننده قیمت هستند. شیرهای با اندازه بزرگ تر و ظرفیت بالاتر معمولاً گران تر هستند.
- برند و سازنده: برندهای معتبر و شناخته شده در زمینه تولید فشار شکن بخار، به دلیل کیفیت و خدمات پس از فروش بهتر، قیمت بالاتری دارند.
- گواهی ها و استانداردها: شیر فشار شکن مناسب که دارای گواهی های معتبر بین المللی مانند ISO یا API باشد، به دلیل تضمین کیفیت و ایمنی، قیمت بیشتری دارد.
- نوع عملکرد و تکنولوژی: شیر فشار شکن بخار با قابلیت های پیشرفته مانند کنترل دیجیتال با امکان تنظیم دقیق تر فشار، نسبت به مدل های ساده تر گران تر هستند.
- شرایط خرید و خدمات اضافی: عواملی مانند گارانتی، خدمات نصب و پشتیبانی فنی نیز می توانند بر قیمت نهایی شیر فشار شکن بخار تاثیر بگذارند.
مشخصات شير تقليل فشار برای سیالات عمومی چیست؟
شير تقليل فشار شامل سه بخش اصلی است که شامل بدنه، مکانیزم و کاربرد میشود و در ادامه جزئیات دقیق به شما ارائه خواهیم داد:
بدنه شیر تقلیل فشار
جنس بدنه این شیرها معمولاً از برنجی، چدن، فولاد کربنی یا استنلس استیل ساخته میشود که بستگی به نوع سیال و دمای کاری دارد. طراحی بدنه به گونه ای است که بتواند فشار ورودی را تحمل کند و از نشتی جلوگیری نماید. در برخی مدل های صنعتی، بدنه به صورت فلنجی ساخته میشود تا نصب و تعمیر آن آسانتر باشد.
مکانیزم تنظیم فشار شیر تقلیل فشار
شير های تقليل فشار از سیستم های مختلفی برای تنظیم فشار استفاده می کنند، از جمله مکانیزم فنر و دیافراگم در مدلهای ساده و سیستم پایلوت-عملکرد (Pilot-operated) در مدلهای پیشرفته تر. این مکانیزم ها به شیر اجازه میدهند تا فشار خروجی را به صورت خودکار و با دقت قابل قبولی تنظیم کند.
کاربرد شیر تقلیل فشار
شير تقليل فشار عمدتاً در سیستم های آبرسانی ساختمان ها، خطوط گاز رسانی، سیستم های پنوماتیک و صنایع غذایی مورد استفاده قرار میگیرند. وظیفه اصلی آنها جلوگیری از افزایش فشار ناگهانی و محافظت از تجهیزات پایین دستی است.
مشخصات شير فشار شكن بخار چیست؟
در ادامه به بررسی ویژگی های کلیدی شير فشار شكن بخار شامل بدنه، مکانیزم تنظیم فشار و کاربردهای آن می پردازیم.
- بدنه: بدنه این شیرها از فولاد کربنی (WCB) یا استنلس استیل (۳۱۶) ساخته میشود تا در برابر دمای بالا و خوردگی ناشی از بخار مقاوم باشد. طراحی بدنه به گونهای است که بتواند فشارهای بالا را تحمل کند و معمولاً به صورت فلنجی یا رزوه ای تولید میشود.
- مکانیزم تنظیم فشار: شیرهای فشارشکن بخار از سیستمهای پایلوت دو مرحلهای یا دیافراگم های ترموستاتیک استفاده میکنند تا فشار خروجی را با دقت بالا تنظیم نمایند. این مکانیزم ها به شیر اجازه میدهند تا در شرایط مختلف دمایی و فشاری، عملکرد پایدار و بدون نوسانی داشته باشد.
- کاربرد: این شیرها عمدتاً در دیگهای بخار (بویلرها)، خطوط انتقال بخار صنعتی، نیروگاه ها و سیستم های توربین بخار نصب میشوند. وظیفه اصلی آنها کاهش فشار بخار ورودی به سطح ایمن و جلوگیری از آسیب به تجهیزات پایین دستی است.
نحوه عملکرد شير فشار شكن بخار چگونه است؟
عملکرد شير فشار شكن بخار به وسیله تعامل بین دو نیروی مخالف که در کنار یکدیگر قرار دارند، انجام می شود. نیرویی که از طرف سیال اعمال می شود، مسیر جریان را مسدود می کند، در حالی که نیروی مخالف از طرف فنر تلاش می کند مسیر جریان را باز کند. این دو نیرو با هدف تعادل یکدیگر عمل می کنند و به دلیل خاصیت فنر که به طور متغیر با تغییرات ورودی تطبیق می یابد، فشار خروجی به صورت پایدار تنظیم می شود.
نحوه عملکرد شير فشار شكن بخار در فشارهای کاری پایین اینگونه است که شیر باید در حالت نزدیک به بسته عمل کند. در این وضعیت، فاصله کوچک بین پلاگ شیر و نشیمنگاه آن باعث افزایش سرعت جریان می شود که می تواند منجر به سایش و کاهش ضخامت قسمت های داخلی شود. این حرکت های کوچک همچنین می تواند باعث تغییرات زیاد در جریان سیال و نوسانات در فشار خروجی شود.

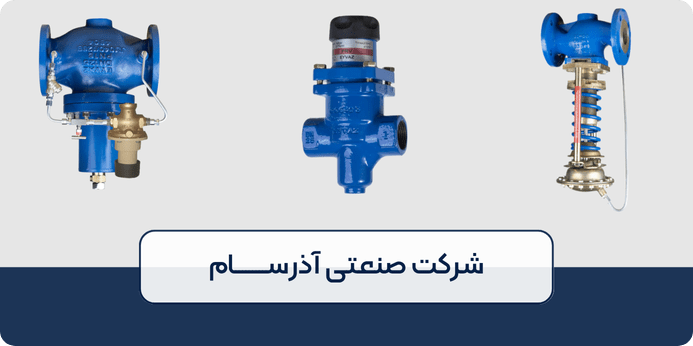

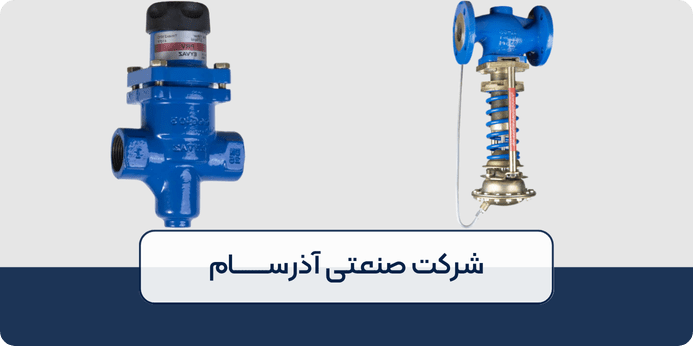

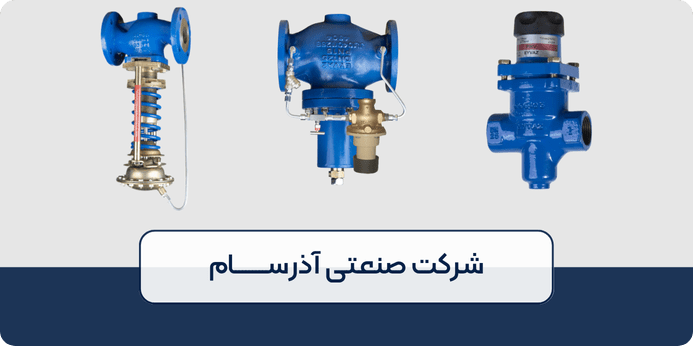

آشنایی با انواع فشار شکن بخار
شناخت این ابزار ها به شما کمک میکند که بهترین انتخاب از انواع فشار شکن بخار را داشته باشید، بار ها دیده ام کسانی که پس از خرید محصول مدنظر متوجه محصول بهتری برای نیاز خود بوده اند. پس در نتیجه مهمترین کار قبل از خرید این است که نیاز خود را بدانید و انواع شیرهای فشار شکن موجود در آن زمینه را با یکدیگر مقایسه و بررسی کنید. چرا که تفاوت های کلیدی بین یک شیر فشارشکن دیافراگمی ساده و یک مدل پایلوت دار، می تواند در بازدهی و هزینه نهایی سیستم شما بسیار تعیین کننده باشد.
در ادامه به بررسی محصولات موجود می پردازیم:
شیر کنترل فشار خروجی | Pressure Control Valve PCV 10-23
شير فشار شكن بخار PCV 10-23 با دامنه تنظیم فشار از 0.1~28Bar و 3~400Psi و از سایز DN15 تا DN100 یا 1/2 تا 4 با فشار نامی PN16 تا PN40 و یا کلاس کاری 150 تا 300 و نهایت دمای کاری 350℃ یا 662°F و بر اساس استاندارد های DIN و یا ANSI تولید می شود. این تیپ فشار شکن برای خطوط مایعات، گازهای غیر قابل اشتعال و بخار مورد استفاده قرار می گیرد.
شیر کنترل فشار خروجی | Pressure Control Valve PCV 10-33
فشار شکن بخار PCV 10-33 با دامنه تنظیم فشار از 0.14~8.6Bar و 2~125Psi و در سایز DN125 و DN150 بر اساس استاندارد های DIN و با فشار نامی PN16 تا PN25 و در سایز 6 بر اساس استانداردهای ANSI و کلاس کاری Class150 یا Class300 و نهایت دمای کاری 350℃ یا 662°F تولید می شوند. این تیپ فشار شکن برای خطوط مایعات ،گازهای غیر قابل اشتعال و بخار مورد استفاده قرار می گیرد.
شیر کنترل فشار خروجی | Pressure Control Valve PCV 10-09
شير فشار شكن بخار PCV 10-09 با دامنه تنظیم فشار از 0.2~16Bar و از سایز DN15 تا DN80 با فشار نامی PN16 یا PN25 و نهایت دمای کاری 350°C و بر اساس استانداردهای DIN تولید می شود. فشار شکن تیپ PCV 10-09 برای خطوط بخار مورد استفاده قرار می گیرد.
شیر کاهش دهنده فشار Pressure Reducing Valve PRV 10-40
شير تقليل فشار PRV 10-40 جهت استفاده در خطوط بخار، مایعات و گازهای غیر قابل اشتعال مناسب می باشد. طرز کار این دستگاه اینگونه است که با تنظيم مقدار نيروي فنر و اعمال آن بر سطح بیلوز و پلاگ از يك طرف و وارد شدن فشار بخار خروجي بر سطح بیلوز وپلاگ از طرف ديگر ، ميزان دبي خروجي در حد مشخصي تثبيت مي شود كه در نتيجه كنترل ميزان فشـار خروجي بدين وسيله امكان پذير مي گردد.
ویژگی بهترین شير فشار شكن بخار چیست؟
شیرهای فشار شکن بخار با کیفیت بالا باید مطابق با استاندارد های بین المللی مانند ANSI/ASME B16.34 و API 520 طراحی و تولید شوند. بدنه این شیرها معمولاً از فولاد کربنی WCB یا استنلس استیل CF8 ساخته می شود که توانایی تحمل فشارهای بالا تا کلاس 300 (حدود 50 بار) و دمای کاری تا 425 درجه سانتیگراد را دارند. مکانیزم تنظیم فشار در این شیرها اغلب از نوع پایلوت-اپراتور است که دقتی در حدود ±5% داشته و قادر به حفظ فشار خروجی در محدوده تعیین شده می باشد.
طراحی ویژه این شیرها شامل صداگیرهای داخلی و دیافراگم های مقاوم به حرارت است که ارتعاشات و نویز ناشی از جریان بخار را کاهش می دهد. برای اتصالات نیز معمولاً از فلنج های استاندارد ANSI B16.5 استفاده می شود که امکان نصب ایمن و مطمئن را فراهم می کند. این ویژگی ها باعث می شود شیرهای فشار شکن بخار در کاربرد های حساسی مانند دیگ های بخار صنعتی و سیستم های توربین بخار عملکردی پایدار و قابل اطمینان داشته باشند.

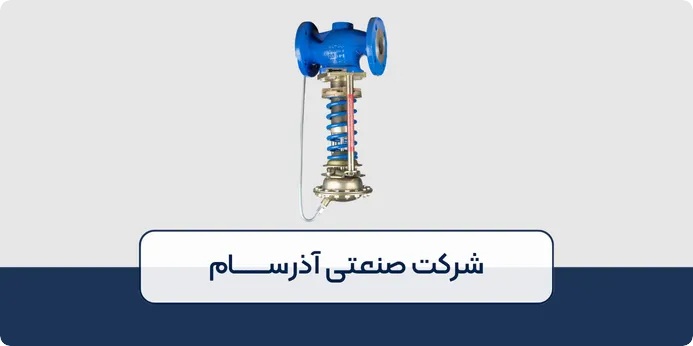

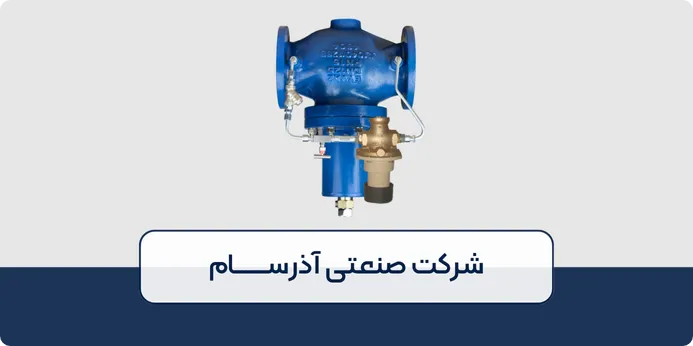

چهار مزایای شير فشار شكن بخار
از مزایای شير فشار شكن بخار این است که در فشارهای کاری پایین، شیر باید در حالت نزدیک به بسته عمل کند. در این وضعیت، فاصله کوچک بین پلاگ شیر و نشیمنگاه آن باعث افزایش سرعت جریان می شود که می تواند منجر به سایش و کاهش ضخامت قسمت های داخلی شود. این حرکت های کوچک همچنین می تواند باعث تغییرات زیاد در جریان سیال و نوسانات در فشار خروجی شود.
مزیت مهم دیگر در استفاده از شیر فشارشکن بخار این است که یک راهکار حیاتی برای افزایش بازدهی، کاهش مصرف انرژی و بهینه سازی عملکرد سیستم های بخار است.
- تنظیم دقیق فشار: تضمین می کند بخار با فشار مطلوب وارد سیستم شود و از هدررفت انرژی جلوگیری می کند.
- کاهش نوسانات و پایداری: جریان یکنواخت بخار را فراهم آورده و به پایداری سیستم و جلوگیری از آسیب به تجهیزات کمک می کند.
- بهینه سازی عملکرد کلی: در سیستم هایی که در معرض نوسانات فشار و دما هستند، عملکرد را به طور چشمگیری بهبود می بخشد.
- افزایش عمر تجهیزات و کاهش هزینه ها: از تغییرات ناگهانی فشار و دما جلوگیری کرده، عمر مفید لوله ها و تجهیزات را افزایش داده و نیاز به تعمیر و نگهداری را کاهش می دهد.
نکات نصب و نگهداری شير فشار شكن بخار کدامند؟
در ادامه، نکات ضروری برای نصب شیر فشار شکن آورده شده است.
| نکات | توضیحات |
|---|---|
| تخلیه هوای سیستم | پیش از نصب، باید تمامی شیرهای سیستم را باز کنید تا هوای داخل سیستم لوله کشی کاملاً تخلیه شود. |
| نصب شیر قطع و وصل | برای تسهیل در تعمیر و نگهداری، باید دو عدد شیر قطع و وصل در دو طرف شیر فشار شکن نصب گردد. |
| دقت در جهت نصب | نصب شیر فشار شکن باید طبق جهت رسم شده بر روی شیر صورت گیرد. |
| روش نصب | شیرهای فشار شکن می توانند به دو روش افقی یا عمودی نصب شوند. |
| تنظیم فشار خروجی | فشار خروجی شیر فشار شکن با پیچاندن پیچ فنر بالایی تنظیم می شود: ساعتگرد برای افزایش و پادساعت گرد برای کاهش. |
