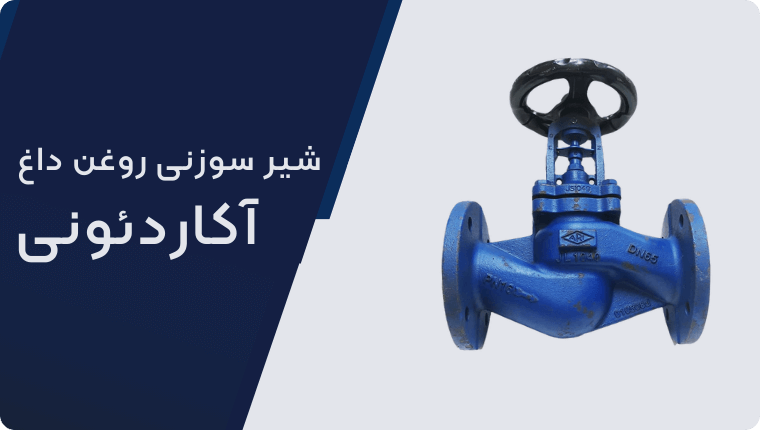

شير سوزنى روغن داغ آکاردئونی چیست؟
شير سوزنى روغن داغ آکاردئونی، که با نام های گلوب ولو و شیر بیلوز نیز شناخته می شود، برای کنترل، قطع و وصل جریان سیالاتی مانند روغن داغ و دیگر سیالات با دمای بالا مورد استفاده قرار می گیرد. این شیر دارای یک مجرابند مخروطی استوانه ای است که به استم متصل شده و با چرخش فلکه توسط اپراتور، روی سیت رینگ قرار گرفته و آب بندی کامل را انجام می دهد.
شیر سوزنی آکاردئونی مدل Y شکل با بدنه ای از جنس چدن یا فولاد ساخته می شود و استم و تریم آن از استیل 304 یا 316 تولید می گردد. این شیر، بسته به نوع تریم استیل، قادر به تحمل دمایی بین 29- تا 400 درجه سانتی گراد است. از این نوع شیر برای کنترل جریان سیالاتی مانند آب داغ و روغن داغ در شرایط دمایی بالا استفاده می شود. همچنین، اتصال این شیر به صورت فلنجی بوده و بر اساس استاندارد DIN آلمان تولید می شود.
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید
ما متعهد به ارائه خدمات و محصولاتی با بالاترین سطح کیفیت هستیم تا نیاز های شما به بهترین شکل ممکن برآورده شوند. تمامی محصولات ما مطابق با استاندارد بین المللی کیفیت تست می شوند.
با اطمینان خاطر انتخاب کنید، زیرا تمامی محصولات ما با پشتوانه ای از تجربه و تخصص در اختیار شما قرار می گیرند. ما با ارائه محصولات متنوع، شما را در انتخابی مطمئن همراهی می کنیم.
ما به صورت ۲۴ ساعته در تمام روز های هفته آماده پاسخگویی به نیاز ها و مشکلات شما هستیم. تیم پشتیبانی ما همواره در کنار شماست تا تجربه ای راحت و بی دغدغه را برایتان فراهم کند.
مشخصات فنی گلوب ولو روغن داغ چیست؟
مشخصات فنی شیر سوزنی آکاردئونی به شکل زیر می باشد:
- بونت یا درپوش از چدن داکتیل نشکن ساخته شده و روی بدنه نصب می شود.
- فلکه که به استم متصل است، توسط اپراتور برای کنترل جریان سیال چرخانده می شود.
- پکینگ آب بندی از جنس استیل یا گرافیت تولید می شود.
- مجرابند یا دیسک از استیل 304 یا 316 ساخته شده و با قرار گرفتن روی سیت رینگ، آب بندی کامل را فراهم می کند.
- رابط بین مجرابند و استم که از جنس استیل است.
بله، این شیر ها می توانند برای انواع مایعات با ویژگی های مشابه روغن داغ نیز استفاده شوند، مانند آب داغ یا سایر سیالات با دمای بالا.
برای نگهداری از این شیر ها باید از خورده شدن و رسوب گذاری درون شیر جلوگیری کرد. همچنین تمیز کردن دوره ای و بررسی نشتی ها نیز ضروری است.
بله، این شیر ها به طور ویژه برای تحمل دما های بسیار بالا طراحی شده اند و می توانند در دما های بیشتر از 300 درجه سانتی گراد هم عملکرد مناسبی داشته باشند.
عملکرد این شیر ها معمولاً با استفاده از فشارسنج و دماسنج برای بررسی تنظیم دقیق جریان و عملکرد در دما و فشار مورد نظر تست می شود.
محبوبیت این شیر ها به دلیل دقت بالا در تنظیم جریان، مقاومت در برابر حرارت و فشار، و طول عمر زیاد است که در محیط های صنعتی ضروری است.
جهت دریافت مشاوره رایگان، با کارشناسان شرکت آذرسام در ارتباط باشید.
کاربرد شیر سوزنی روغن داغ آکاردئونی چیست؟
شیر فلکه سوزنی بخار آکاردئونی به طور ویژه برای کنترل جریان سیالات با دمای بالا، به ویژه روغن های صنعتی طراحی شده است. این شیر ها کاربرد های مختلفی دارد که در ادامه این مطلب، به معرفی این کاربرد ها خواهیم پرداخت.
فرآیند های تصفیه روغن های داغ
شير سوزنى روغن داغ آکاردئونی به دلیل طراحی مهندسی و استفاده از مواد مقاوم، در فرآیند های تصفیه روغن های داغ عملکردی بی نظیر دارد.
استفاده در شرایط مختلف صنعتی
یکی از بزرگترین مزایای شیر سوزنی، توانایی آن در تحمل دماهای بسیار بالا بین 29- تا 330 درجه سانتی گراد است که امکان استفاده در شرایط مختلف صنعتی را فراهم می کند.
عملکرد مطمئن در شرایط عملیاتی سخت
علاوه بر این، طراحی دقیق شیر فلکه سوزنی بخار آکاردئونی روغن داغ، امکان آب بندی کامل و عملکرد مطمئن را در شرایط عملیاتی سخت فراهم می کند.
دوام و کارایی در صنایع مختلف
علاوه بر این، استفاده از متریال باکیفیت در ساخت اجزای مختلف آن، باعث افزایش دوام و کارایی در صنایع مختلف، از جمله صنایع نفت، گاز و پتروشیمی می شود.
مزایای خرید شير سوزنى روغن داغ آکاردئونی
شير سوزنى روغن داغ آکاردئونی مزایای مختلفی دارد که در ادامه به این مزایا خواهیم پرداخت:
| ویژگی | توضیحات |
| مقاومت بالا در برابر حرارت | قابلیت تحمل دماهای بالا و عملکرد مطلوب در شرایط حرارتی شدید |
| قابلیت نصب انعطاف پذیر | امکان نصب به صورت عمودی و افقی برای انعطاف بیشتر در سیستم های لوله کشی |
| سازگار با سیالات خاص | مناسب برای سیالات با خوردگی پایین و درجه حرارت بالا |
| نگهداری و تعمیر آسان | طراحی مهندسی شده برای کاهش هزینه ها و سهولت در سرویس دهی |
| کاربرد صنعتی گسترده | استفاده در نفت، گاز، پتروشیمی و تأسیسات حرارتی |
کلاس های فلنج شیر سوزنی آکاردئونی
فلنج شیر سوزنی آکاردئونی مطابق با استاندارد DIN آلمان طراحی و تولید می شود و برای فشارهای کاری 16، 25 و 40 بار در دسترس است. این فشارها بر اساس استانداردهای PN16، PN25 و PN40 تعریف شده اند که در صنایع مختلف از جمله نفت، گاز، پتروشیمی و تأسیسات حرارتی کاربرد دارند.
- ضخامت بدنه شیر روغن داغ آکاردئونی بسته به فشار کاری آن متفاوت بوده و مطابق با استانداردهای بین المللی تعیین می شود.
- این تفاوت در ضخامت باعث افزایش مقاومت مکانیکی شیر و اطمینان از عملکرد مطمئن آن در شرایط فشار بالا می گردد.
- طراحی مهندسی شده این شیر نه تنها باعث افزایش ایمنی و طول عمر مفید آن می شود، بلکه از نشت سیال و کاهش عملکرد در شرایط عملیاتی سخت جلوگیری می کند.
نحوه کار شیر سوزنی داخل آکاردئونی چگونه است؟
عملکرد “شير سوزنى روغن داغ آکاردئونی” به این صورت است که با چرخاندن فلکه، مجرابند استوانه ای مخروطی روی سیت رینگ قرار گرفته و آب بندی کامل را انجام می دهد. این ویژگی باعث می شود که از نشتی سیال جلوگیری شده و عملکردی مطمئن در سیستم های تحت فشار فراهم گردد.
گلوب ولو روغن داغ از فولاد، استنلس استیل 304 و 316 ساخته می شوند و مدل هایی که دارای تریم استیل هستند، قادر به تحمل دماهای تا 400 درجه سانتی گراد می باشند. تولید این شیرها مطابق با استاندارد DIN آلمان انجام می شود، که نشان دهنده کیفیت بالا، دوام طولانی و عملکرد مطمئن آن ها در شرایط صنعتی است.
شير سوزنى بخار می توانند دماهای بین 29- تا 330 درجه سانتی گراد را تحمل کنند و بیشترین کاربرد آن ها در صنایع مرتبط با تصفیه روغن های داغ است. از دیگر مزایای شير سوزنى بخار می توان به تعمیر و نگهداری آسان و همچنین قابلیت نصب در دو حالت افقی و عمودی اشاره کرد که موجب افزایش انعطاف پذیری در طراحی سیستم های لوله کشی می شود.
انواع شیر سوزنی روغن داغ آکاردئونی
شیرهای سوزنی مخصوص روغن داغ با فشار کاری PN40، از تجهیزات مهم در سیستم های انتقال حرارت و فرایندهای صنعتی حساس هستند. این نوع شیرها با طراحی دقیق خود، امکان کنترل دقیق جریان سیال را فراهم می کنند و در برابر دمای بالا و فشار زیاد مقاومت بالایی دارند.
در ادامه، قصد داریم انواع این شیر ها را به همراه سایز های هر کدام، به شما معرفی کنیم:
- شیر سوزنی روغن داغ PN40 (سایز ½ اینچ)
- شیر سوزنی روغن داغ PN40 (سایز ¾ اینچ)
- شیر سوزنی روغن داغ PN40 (سایز 1 اینچ)
- شیر سوزنی روغن داغ PN40 (سایز 1½ اینچ)
- شیر سوزنی روغن داغ PN40 (سایز 2 اینچ)
- شیر سوزنی روغن داغ PN40 (سایز 2½ اینچ)
- شیر سوزنی روغن داغ PN40 (سایز 3 اینچ)
- شیر سوزنی روغن داغ PN40 (سایز 4 اینچ)
چرا از شیر سوزنی در سیستم روغن داغ استفاده می شود؟
شیر سوزنی به دلیل دقت بالا در کنترل جریان، مقاومت در برابر دمای بالا و ساختار مقاوم، گزینه مناسب برای سیستم های روغن داغ صنعتی است. در ادامه این مطلب، به بررسی دلایل اصلی استفاده از شیر سوزنی در سیستم روغن داغ می پردازیم.
- کنترل دقیق جریان سیال: طراحی سوزنی این شیر امکان تنظیم بسیار دقیق دبی جریان روغن داغ را فراهم می کند.
- مقاومت در برابر دمای بالا: شیر سوزنی روغن داغ از جنس هایی مانند فولاد آلیاژی یا استنلس استیل ساخته می شوند که تحمل دماهای بالا را دارند.
- عملکرد پایدار در فشار بالا: این شیرها برای تحمل فشار زیاد در مدارهای حرارتی طراحی شده اند.
- افزایش ایمنی سیستم: با کنترل یکنواخت جریان، از نوسانات ناگهانی دما یا فشار که ممکن است خطرناک باشد جلوگیری می شود.
- کاهش استهلاک تجهیزات: جلوگیری از شوک های حرارتی و هیدرولیکی باعث افزایش عمر سایر قطعات سیستم می شود.
- مناسب برای شرایط کاری سخت: طراحی آکاردئونی و مقاوم، عملکرد پایدار را حتی در محیط های صنعتی خشن تضمین می کند.
- امکان تنظیم دقیق در فرآیندهای حساس: برای فرآیندهایی که نیاز به دمای یکنواخت دارند، شیر سوزنی انتخاب مناسبی است.
