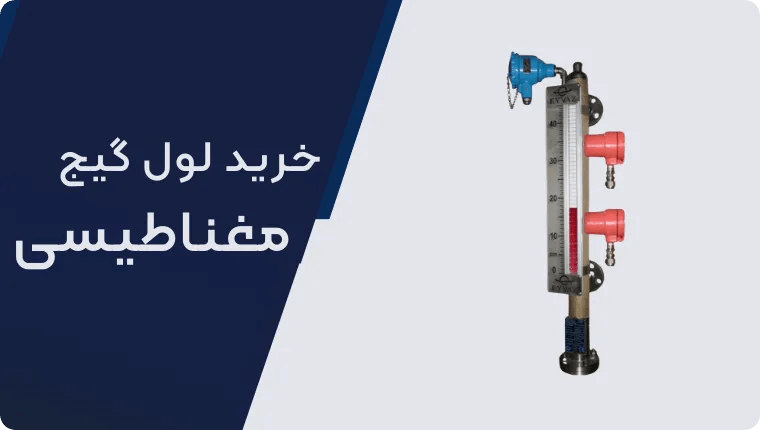

خريد لول گیج مغناطيسى
لول گیج مغناطیسی چیست؟
لول گیج مغناطیسی که با نام گیج سطح مغناطیسی نیز شناخته می شود، یک ابزار سطح سنج پرکاربرد در صنایع مختلف است. خريد لول گیج مغناطيسى لازم است چرا که این ابزار به منظور نمایش و کنترل سطح مایعات در مخازن طراحی شده و برای سیالات ویسکوز، متلاطم، خورنده، سمی و خطرناک در دما و فشارهای بالا کاربرد دارد. مکانیزم عملکرد لول گیج مغناطیسی بر اساس نیروی شناوری و خاصیت مغناطیسی استوار است و جایگزینی ایمن و مطمئن برای لول گیج های شیشه ای محسوب می شود. این ابزار در صنایع پتروشیمی، نفت و گاز، شیمیایی، دارویی و غذایی به بسیار مورد استفاده قرار می گیرد و اندازه گیری دقیق و قابل اطمینان سطح را بدون نیاز به منبع تغذیه خارجی فراهم می سازد.
در جدول قیمت لول گیج مغناطیسی زیر انواع لول گیج مغناطيسى برای خرید بهتر مقایسه شده اند و این جدول می تواند راهنمای خوبی برای خرید شما باشد:
| مدل | محدوده قیمت (تومان) | ویژگی های کلیدی |
| MLG 20-55 | ۱۵–۵۰ میلیون | مقاوم در دمای بالا (تا ۵۵۵°C)، اتصالات فلنجی/دنده ای |
| MLG 20-44 | ۱۰–۳۰ میلیون | طراحی ویژه بویلرها، دمای کاری تا ۳۰۰°C |
| MLG 20-33 | ۲۰–۶۰ میلیون | تحمل فشار بالا (PN250)، سازگار با سیالات خورنده |
نیاز به مشاوره دارید؟
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید
ما متعهد به ارائه خدمات و محصولاتی با بالاترین سطح کیفیت هستیم تا نیازهای شما به بهترین شکل ممکن برآورده شوند. تمامی محصولات ما مطابق با استاندارد بین المللی کیفیت تست می شوند.
با اطمینان خاطر انتخاب کنید، زیرا تمامی محصولات ما با پشتوانه ای از تجربه و تخصص در اختیار شما قرار می گیرند. ما با ارائه محصولات متنوع، شما را در انتخابی مطمئن همراهی می کنیم.
ما به صورت ۲۴ ساعته در تمام روزهای هفته آماده پاسخگویی به نیازها و مشکلات شما هستیم. تیم پشتیبانی ما همواره در کنار شماست تا تجربه ای راحت و بی دغدغه را برایتان فراهم کند.
عملکرد لول گیج مغناطیسی چگونه است؟
“خريد لول گیج مغناطيسى” به عنوان یک راهکار کارآمد، امروزه به طور گسترده ای مورد توجه صنایع مختلف قرار گرفته است. در واقع عملکرد لول گیج مغناطیسی بر پایه اصول فیزیکی ساده اما کارآمد استوار است. این دستگاه با بهره گیری از نیروی شناوری و خاصیت مغناطیسی به نمایش دقیق سطح مایعات می پردازد. اساس کار این گیج ها، قانون ظروف مرتبط است؛ بدین معنی که سطح سیال در مخزن و لوله جانبی (بای پس) لول گیج همواره یکسان خواهد بود.
اجزاء اصلی لول گیج عیوض به عنوان یکی از بهترین لول گیج های مغناطیسی شامل یک شناور مغناطیسی درون لوله بای پس و یک ستون نشانگر مغناطیسی (ستون آهنربایی) در کنار آن است. شناور که چگالی آن کمتر از سیال است، بر روی سطح مایع قرار می گیرد و با تغییر سطح، به سمت بالا و پایین حرکت می کند.
اصل ارشمیدس نیز در این مکانیزم لول گیج عیوض نقش دارد؛ نیروی شناوری وارد شده به شناور برابر با وزن سیال جابجا شده توسط آن است. در حین حرکت شناور، خاصیت جذب و دفع قطب های مغناطیسی بین شناور و ستون نشانگر، سبب چرخش آهنرباهای نشانگر و تغییر رنگ آن ها (معمولاً از سفید به قرمز یا بالعکس) می شود. این تغییر رنگ، سطح سیال را به صورت بصری و بدون نیاز به منبع تغذیه خارجی نمایش می دهد و امکان مشاهده سطح مایع از فواصل دور را فراهم می سازد.
جنس بدنه و شناور باید با سیال مورد نظر سازگار باشد تا از خوردگی و آسیب دیدگی جلوگیری شود. استیل ضد زنگ و تیتانیوم از جمله مواد مقاوم و پرکاربرد هستند. همچنین، شرایط محیطی مانند دما و فشار نیز در انتخاب جنس مناسب موثر است.
طول و قطر شناور باید با توجه به ارتفاع مخزن و ویسکوزیته سیال انتخاب شود. شناور باید به راحتی در سیال شناور بماند و حرکت آن تحت تأثیر ویسکوزیته سیال قرار نگیرد.
نوع اتصال (از بالا یا از بغل) باید با ساختار و طراحی مخزن سازگار باشد. انتخاب اتصال مناسب، نصب صحیح و آب بندی مناسب دستگاه را تضمین می کند.
خرید از برندهای معتبر و دارای استاندارد، کیفیت، دقت و ایمنی دستگاه را تضمین می‌کند. همچنین، گارانتی و خدمات پس از فروش نیز از مزایای خرید از برندهای معتبر است.
لول گیج مغناطیسی برای بیشتر سیالات مناسب است، اما برای سیالات بسیار چسبناک یا دارای ذرات جامد معلق، ممکن است نیاز به بررسی و انتخاب مدل های خاص باشد. همچنین، سازگاری شیمیایی مواد سازنده لول گیج با سیال بسیار مهم است.
جهت دریافت مشاوره رایگان، با کارشناسان شرکت آذرسام در ارتباط باشید.
آشنایی با اجزاء و ساختار لول گیج مغناطیسی و لول گیج عیوض
به منظور سهولت در خريد لول گیج مغناطيسى ، شناخت اجزا و ساختار آن امری ضروری است. به این گیج در خارج از ایران گیج سطح مغناطیسی هم می گویند که این گیج سطح مغناطیسی از سه جزء اصلی و اجزای فرعی متعدد دیگری تشکیل شده است که در مجموع، عملکرد دقیق و قابل اعتماد این ابزار را تضمین می کنند. اجزاء اصلی عبارتند از:
- لوله بای پس (محفظه): همانطور که پیش تر گفته شد، لوله ای جانبی است که به مخزن متصل شده و سیال مخزن را در خود جای می دهد.
شناور: جسمی شناور بر سیال که شامل آهنربای داخلی بوده و با تغییر سطح حرکت عمودی دارد.
نشانگر سطح: وظیفه نمایش سطح سیال را بر عهده دارد و می تواند از نوع Flag (فلپ) یا Shuttle (شاتل) باشد.
اجزای لول گیج عیوض و به طور کلی اجزای لول گیج مغناطیسی فقط همین موارد نیست. همچنین سایر اجزاء که کیفیت آن ها روی قیمت خريد لول گیج مغناطيسى هم تاثیرگذار است عبارتند از:
| نام قطعه | Part Name |
| پیچ تخلیه | Bolt Drain |
| پیچ، مهره و واشر | Gasket Nut-Screw |
| فلنج کور | Flange Blind |
| واشر | Gasket |
| فنر ضربه گیر | Spring Fender |
| شناور | Ball Floating |
| فلنج سوکتی | Flange Socket |
| پلاک مشخصات محصول | Plate Name |
| خط کش | Scale |
| فلپ | Flap |
| اندیکیتور | Indicator |
| نازل های اتصال | Nozzle |
| فلنج های متحرک اتصال | Rotatable Connection Flange |
| بست اندیکیتور | Bracket |
| بدنه اصلی | Body |
| کپ | Cap |
| پیچ هواگیری | Air-Vent Bolt |
مزایای خريد لول گیج مغناطيسى چیست؟
لول گیج عیوض در مقایسه با روش های سنتی مانند لول گیج شیشه ای، مزایای متعددی را ارائه می دهد که آن ها را به گزینه ای بهتر در بسیاری از کاربردهای صنعتی تبدیل کرده است. مزایای خريد لول گیج مغناطيسى عبارتند از:
ایمنی و اطمینان
به دلیل ساختار مقاوم و عدم استفاده از شیشه، لول گیج عیوض در برابر شکستگی و نشتی بسیار ایمن تر است. ساختار بدون نشتی این گیج ها، خطر انتشار مواد خطرناک را کاهش داده و ایمنی محیط کار را تضمین می کند. همچنین قابلیت اطمینان این تجهیزات در شرایط سخت محیطی و فرآیندی بالا است.
عملکرد برتر در شرایط دشوار
لول گیج های مغناطیسی قادر به تحمل دما و فشار کاری بالا هستند و در محیط های با سیالات خورنده، سمی و ویسکوز عملکرد مطلوبی ارائه می دهند. حساسیت کم به تغییرات چگالی سیال، دقت اندازه گیری را در شرایط متغیر حفظ می کند.
سهولت در مشاهده و خوانایی
نشانگر سطح مغناطیسی امکان مشاهده سطح سیال از فواصل دور و زوایای مختلف را فراهم می سازد. نشانگر دائمی و بدون نیاز به منبع تغذیه خارجی، خوانایی پیوسته و بدون وقفه را تضمین می کند.
نگهداری و هزینه های پایین تر
ساختار مقاوم و عمر طولانی لول گیج عیوض، نیاز به تعمیر و نگهداری را به حداقل رسانده و هزینه های مربوطه را کاهش می دهد. قیمت لول گیج مغناطيسى در مقایسه با عملکرد و مزایای ارائه شده، توجیه اقتصادی را افزایش می دهد.
کاربردهای لول گیج مغناطیسی چیست؟
به دلیل مزایای خريد لول گیج مغناطيسى، این ابزار در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرد. این ابزار به ویژه در شرایطی که نیاز به اندازه گیری دقیق، ایمن و قابل اعتماد سطح سیالات وجود دارد، بسیار کارآمد است. برخی از کاربردهای لول گیج مغناطیسی عبارتند از:
- صنایع نفت و گاز: اندازه گیری سطح در مخازن نفت، گاز مایع (LPG)، جداکننده های روغن/آب و مخازن فرآیندی.
- صنایع پتروشیمی و شیمیایی: کنترل سطح در مخازن اسید، مخازن مواد شیمیایی خطرناک و کندانسورها.
- صنایع نیروگاهی: نظارت بر سطح در دیگ های بخار (بویلرها)، هیتر تغذیه آب و چیلرهای گازی.
- صنایع غذایی و دارویی: استفاده در مخازن فرآیندهای بهداشتی و مخازن سیالات دارویی.
- صنایع آب و فاضلاب: اندازه گیری سطح در تصفیه خانه های آب و مخازن آب.
- سایر صنایع: کاربرد در صنایع خودروسازی، تولید برق و انواع مخازن انفجاری و مخازن پروپان.
به طور کلی، لول گیج مغناطیسی را می توان در هر صنعتی که نیاز به اندازه گیری سطح سیالات مختلف با اطمینان و دقت بالا وجود دارد، به کار برد.
راهنمای نصب و راه اندازی پس از خرید لول گیج مغناطیسی
بعد از خريد لول گیج مغناطيسى باید آن را نصب کنیم. نصب لول گیج مغناطیسی و در اینجا لول گیج عیوض به صورت اصولی برای عملکرد دقیق و ایمن آن ضروری است. این تجهیزات معمولاً به صورت عمودی و از کنار یا بالای مخازن نصب می شوند. مراحل کلی نصب و راه اندازی لول گیج عیوض به شرح زیر می باشد:
- بررسی موقعیت مخزن: قبل از نصب، موقعیت مخزن و فاصله فلنج تا زمین را به دقت بررسی کنید.
- نصب عمودی: لول گیج باید حتماً در راستای عمودی نصب شود تا فشار هیدرواستاتیک به درستی عمل کند.
- اتصالات: اتصالات فلنجی یا دنده ای لول گیج را به نازل های مربوطه روی مخزن متصل نمایید.
- آب بندی: از آب بندی کامل اتصالات اطمینان حاصل کنید تا از هرگونه نشتی جلوگیری شود.
- قرار دادن شناور: در صورت نیاز، شناور را از طریق فلنج کور باز شده به آرامی وارد لوله اصلی نمایید.
- بستن فلنج کور: فلنج کور را پس از قرار دادن شناور به طور کامل محکم کنید.
- باز کردن ولوها: ولوهای بین نازل و مخزن را به تدریج باز کنید تا سیال وارد لول گیج شود.
- ملاحظات تکمیلی: به چگالی مایع توجه داشته باشید، زیرا بر موقعیت شناور تاثیرگذار است. از نصب لول گیج در مجاورت میدان های مغناطیسی قوی خودداری کنید.
نکات مهم در انتخاب و خريد لول گیج مغناطيسى
خريد لول گیج مغناطيسى مناسب نیازمند توجه به پارامترهای کلیدی متعددی است تا از اندازه گیری دقیق و قابل اعتماد سطح اطمینان حاصل شود. مهم ترین این نکات به شرح زیر است:
- برند سازنده و کیفیت محصول: انتخاب برند معتبر و شناخته شده، تضمین کننده کیفیت و عملکرد مطلوب لول گیج خواهد بود.
- فاصله مرکز تا مرکز اتصال (Center to Center): این فاصله باید متناسب با محل نصب و مخزن مورد نظر انتخاب شود.
- نوع سیال فرآیندی و وزن مخصوص: اطلاع از نوع سیال (خورنده، ویسکوز و …) و وزن مخصوص آن، در انتخاب متریال مناسب شناور و بدنه ضروری است.
- نوع اتصال و سایز آن: اتصالات می توانند فلنجی یا دنده ای باشند و سایز آن ها باید با اتصالات مخزن همخوانی داشته باشد.
- متریال شناور: متریال شناور باید با سیال فرآیندی سازگار بوده و مقاومت لازم در برابر خوردگی و دما را داشته باشد.
- دما و فشار فرآیندی: لول گیج باید توانایی تحمل دما و فشار موجود در فرآیند را داشته باشد.
- تجهیزات جانبی: در صورت نیاز به سیگنال خروجی، امکان نصب ترانسمیتر سطح یا سوئیچ سطح را بررسی کنید.
- متریال بدنه: متریال بدنه نیز باید با شرایط محیطی و سیال فرآیندی سازگار باشد.
- ارتفاع گیج: ارتفاع مناسب گیج باید با محدوده اندازه گیری سطح مورد نیاز مطابقت داشته باشد.
- نوع نمایشگر: نمایشگر می تواند از نوع Flapper یا Shuttle باشد که هر کدام ویژگی های خاص خود را دارند.
- استاندارد محفظه (Chamber): در کاربردهای خاص مانند سرویس بویلر یا فرآیندهای شیمیایی، به استاندارد طراحی محفظه توجه کنید.

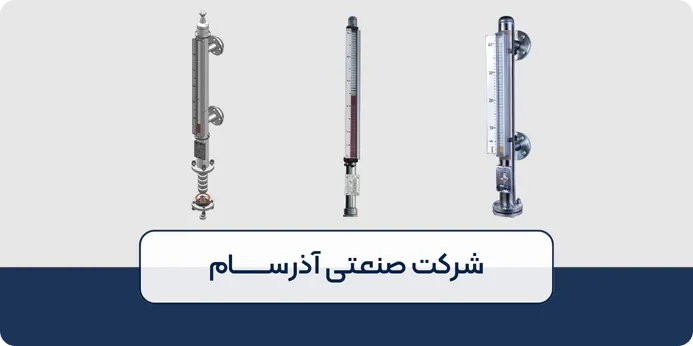

انواع لول گیج مغناطیسی عیوض
شرکت ابزار دقیق آذرسام با ارائه سه نوع اصلی از محصولات خود، امکان خرید انواع لول گیج مغناطیسی را برای مشتریان فراهم می آورد. برای درک بهتر تفاوت ها، خلاصه ای از مشخصات کلیدی این سه نوع لول گیج مغناطیسی عیوض را در جدول زیر برای شما آماده کرده ایم. در صورتی که نیاز بود قیمت لول گیج مغناطیسی عیوض را هم بدانید، می توانید به بخش اول صفحه مراجعه کنید یا با کارشناسان ما در تماس باشید.
| تیپ لول گیج | MLG 20-33 | MLG 20-44 | MLG 20-55 |
| کاربرد اصلی | نمایش و کنترل سطح در ارتفاعات مختلف | دیگ های بخار | کاربرد وسیع در صنایع مختلف و شرایط دشوار |
| محدوده ارتفاع | 30cm – 18m | مشخص نیست | 0.3m – 18m |
| تحمل فشار | PN16 – PN150 | PN16 – PN40, Class 150 & 300 | PN16 – PN150 |
| حداکثر دما | تا 400 °C (بسته به مشخصات) | 150°C – 300°C (بسته به شناور) | تا 550 °C |
| صنایع اصلی | آب، سوخت، اسید، شیمیایی، غذایی، دارویی، نفت، گاز، پتروشیمی | دیگ بخار، صنایع مرتبط با بخار | صنایع شیمیایی، نفت و گاز، محیط های خطرناک |
| ویژگی برجسته | قابلیت نصب متنوع سنسورها | جایگزین LS12، مناسب دیگ های بخار | دقت بالا، مناسب محیط های سخت و خطرناک |
عوامل تاثیر گذار بر قیمت لول گیج مغناطیسی
قیمت لول گیج مغناطیسی و قیمت لول گیج مغناطیسی عیوض تحت تأثیر چند عامل فنی و اجرایی تعیین می شود. شناخت این عوامل، به انتخاب دقیق تر و به صرفه تر کمک می کند. این عوامل که در قیمت لول گیج های مغناطیسی تاثیر مستقیم دارند به شرح زیر می باشند:
- جنس بدنه و شناور: آلیاژهای خاص مانند Hastelloy یا تیتانیوم هزینه را تا حد زیادی افزایش می دهند.
- طول و فشار کاری: مدل های بلند یا با تحمل فشار بالا به طبع قیمت بالاتری نسبت به قیمت لول گیج مغناطیسی با تحمل فشار پایین دارند.
- نوع اتصال: فلنجی، رزوه ای یا خاص بودن اتصالات روی قیمت لول گیج مغناطیسی عیوض بسیار تأثیر دارند.
- سفارشی سازی: افزودن ترانسمیتر، سوئیچ مغناطیسی یا کاور ضد انفجار هزینه را به طبع بالاتر می برد.
- برند و کشور سازنده: برندهای معتبر اروپایی یا ژاپنی معمولاً گران تر از مدل های چینی هستند.
در نتیجه، انتخاب لول گیج مغناطیسی باید متناسب با نیاز پروژه و بودجه انجام شود تا از هزینه های اضافی جلوگیری گردد. و همچنین به خاطر بالا بودن قیمت لول گیج مغناطیسی نباید کارایی های آن را نادیده بگیریم و انتخابی داشته باشیم که برایمان هزینه اضافی را به همراه داشته باشد.
بررسی اجرای لول گیج مغناطیسی در مخازن خورنده چگونه انجام می شود؟
در محیط های خورنده، اجرای دقیق بعد از خريد لول گیج مغناطيسى و لول گیج عیوض به انتخاب صحیح جنس بدنه و پوشش داخلی بستگی دارد. متریال هایی مانند استیل 316L، آلیاژ Hastelloy و پوشش های PTFE و PFA در برابر خوردگی شیمیایی مقاوم اند. لول گیج مغناطیسی در این شرایط باید با شناورهای ضد اسید، واشرهای تفلونی و جوش های تخصصی همراه شود.
در مرحله اجرا، تحلیل سیال، فشار، دما و دانسیته برای تطبیق شناور با شرایط واقعی انجام می شود. مسیر سیال در لوله بای پس نیز باید طوری طراحی شود که مانع تجمع رسوبات خورنده شود. تست های نهایی شامل بررسی نشتی، تست هیدرواستاتیک و اعتبارسنجی عملکرد در محیط شبیه سازی شده است. کنترل دوره ای در فواصل مشخص نیز برای افزایش عمر مفید تجهیز الزامی است.
نقش لول گیج مغناطیسی در سیستم های ایمنی و هشدار سریع نشتی
خريد لول گیج مغناطيسى آن ارزشی که می خواهیم را دارد. چرا که لول گیج مغناطیسی با فراهم سازی نمایش لحظه ای و دقیق سطح سیال، نقشی کلیدی در سیستم های ایمنی دارد. در شرایطی که نشت یا کاهش غیرمنتظره سطح رخ دهد، شناور با سوئیچ های مغناطیسی ترکیب می شود تا هشدار فوری ارسال گردد.
مزایای اصلی این سیستم عبارت اند از:
- تشخیص سریع نشتی یا افت سطح به صورت مکانیکی و بدون نیاز به برق
- افزایش ایمنی اپراتورها در مخازن تحت فشار یا با سیالات خطرناک
- جلوگیری از آسیب به تجهیزات با ارسال سیگنال به PLC یا واحد کنترل
لول گیج مغناطیسی در کنار ترانسمیترها و آلارم های محلی، یک سامانه هشدار دقیق و پایدار را شکل می دهد که مانع بروز حوادث ناگهانی در خطوط تولید می شود.
چگونه لول گیج مغناطیسی را با IoT و پایش آنلاین سطح ادغام کنیم؟
در زمان خريد لول گیج مغناطيسى این موضوع را در نظر داشته باشید که برای اتصال لول گیج مغناطیسی به سامانه های پایش آنلاین سطح، استفاده از ترانسمیترهای مغناطیسی یا خروجی های 4-20 mA ضروری است. این ترانسمیترها، داده های سطح سیال را به کنترلر یا گیت وی IoT منتقل می کنند. با اتصال به شبکه اینترنت صنعتی (IIoT)، اطلاعات به صورت زنده در پلتفرم های مانیتورینگ نمایش داده می شود.
اتفاقاتی که در این ساختار لول گیج مغناطیسی با IoT می افتد به شرح زیر می باشند:
- داده ها از طریق Modbus، HART یا پروتکل های بی سیم منتقل می شوند
- اپراتور می تواند هشدارهای سطح پایین یا بالا را از راه دور دریافت کند
- امکان تحلیل عملکرد، ثبت تاریخچه سطح و نگهداری پیشگیرانه فراهم می شود
ادغام لول گیج مغناطیسی با IoT، مدیریت هوشمند مخازن و افزایش ایمنی عملیاتی را در صنایع شیمیایی، غذایی و نفت و گاز ممکن می سازد.
