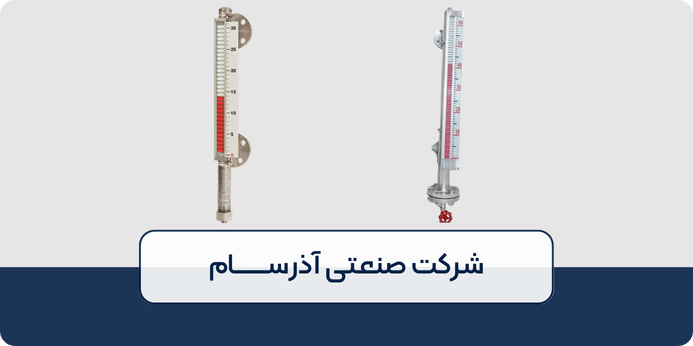

آبنماى مغناطيسى
آبنماى مغناطيسى چیست و چه وظیفه ای دارد؟
آبنما مغناطیسی که با نام لول گیج مغناطیسی نیز شناخته می شود، نوعی نشان دهنده سطح است که وظیفه اصلی آن نمایش سطح آب یا سایر سیالات درون دیگ ها و مخازن می باشد. این وسیله که بر اساس اصول مغناطیس عمل می کند، در انواع دیگ های بخار و مخازن در صنایع گوناگون به کار رفته و اطلاعات دقیقی از سطح سیال به اپراتورها ارائه می دهد. آبنما مغناطیسی با ساختار مقاوم و عملکرد قابل اعتماد خود، نقش مهمی در ایمنی و کارایی سیستم های صنعتی ایفا می کند و به عنوان جایگزینی مطمئن برای آبنمای شیشه ای سنتی مطرح شده است.
جدول زیر مقایسه ای از انواع آبنماى مغناطيسى با یکدیگر را نشان می دهد و یک راهنمای خرید آبنماى مغناطيسى مناسب به شمار می رود:
| مدل | قیمت حدودی (تومان) | کاربرد اصلی |
| MLG 20-55 | ۱۵–۵۰ میلیون | مخازن آب، سوخت، اسید، صنایع نفت و گاز، پتروشیمی، دارویی و غذایی |
| MLG 20-44 | ۱۰–۳۰ میلیون | بویلرها با دمای کاری تا ۳۰۰°C و فشار استاندارد |
| MLG 20-33 | ۲۰–۶۰ میلیون | مخازن با فشار بالا (PN250)، صنایع شیمیایی، نفت و گاز، دارویی و غذایی |
نیاز به مشاوره دارید؟
برای مشاوره با کارشناسان ما و دریافت اطلاعات بیشتر با ما در ارتباط باشید
تضمین کیفیت
ما متعهد به ارائه خدمات و محصولاتی با بالاترین سطح کیفیت هستیم تا نیازهای شما به بهترین شکل ممکن برآورده شوند. تمامی محصولات ما مطابق با استاندارد بین المللی کیفیت تست می شوند.
انتخاب مطمئن
با اطمینان خاطر انتخاب کنید، زیرا تمامی محصولات ما با پشتوانه ای از تجربه و تخصص در اختیار شما قرار می گیرند. ما با ارائه محصولات متنوع، شما را در انتخابی مطمئن همراهی می کنیم.
پشتیبانی 24/7
ما به صورت ۲۴ ساعته در تمام روزهای هفته آماده پاسخگویی به نیازها و مشکلات شما هستیم. تیم پشتیبانی ما همواره در کنار شماست تا تجربه ای راحت و بی دغدغه را برایتان فراهم کند.
5 نکته مهم در خرید آبنماى مغناطيسى
در متن زیر نکات طلایی در خرید آبنماى مغناطيسى توضیح داده شده است مطالعه نکات زیر به شما کمک می کند تا “آبنماى مغناطيسى” مناسب با نیاز خود را انتخاب نمایید و بهترین خرید آبنماى مغناطيسى را داشته باشید.
- انتخاب نوع: آبنماى مغناطيسى یا شیشه ای؟ با توجه به مزایای مغناطیسی در دید واضح، ایمنی و طول عمر، نوع مغناطیسی اغلب ارجحیت دارد.
- توجه به کاربرد و سیال: برای چه مخزنی و چه نوع سیالی (آب گرم، اسید، سوخت و…) آبنماى مغناطيسى را نیاز دارید؟ جنس بدنه و شناور باید متناسب با سیال انتخاب شود.
- بررسی فشار و دما: فشار نامی و دمای کاری آبنماى مغناطيسى باید با شرایط کاری مخزن همخوانی داشته باشد.
- قابلیت های کنترلی: در صورت نیاز به کنترل سطح سیال، مطمئن شوید آبنما مغناطیسی قابلیت نصب لول سوئیچ و لول ترانسمیتر را داشته باشد.
- شرایط خاص محیطی: برای مخازن سرد یا مناطق سردسیر، عایق بندی و المنت گرمایشی آبنما مغناطیسی را در نظر بگیرید.
در نهایت، انتخاب درست نشانگر سطح مغناطیسی با در نظر گرفتن این نکات، عملکرد بهینه و ایمنی سیستم را تضمین خواهد کرد.
آبنماى مغناطيسى با استفاده از نیروی مغناطیسی بین یک شناور داخل مخزن و نشانگرهای بیرونی، سطح مایع را بدون تماس مستقیم نشان می دهد. شناور با تغییر سطح مایع حرکت کرده و نشانگرها را به حرکت در می آورد.
مهم ترین مزیت، ایمنی بالای آن است. عدم تماس مستقیم با مایع، خطر نشتی و آلودگی را به خصوص در مواد خطرناک و خورنده کاهش می دهد.
آبنمای مغناطیسی برای طیف وسیعی از مایعات مناسب است، اما جنس شناور و بدنه باید با سیال مورد نظر سازگار باشد. برای سیالات خاص مانند اسیدها یا مواد بسیار چسبناک، مدل های ویژه ای وجود دارد.
نصب آن معمولاً ساده است و به صورت اتصال از بالا یا بغل به مخزن انجام می شود. نگهداری آن نیز به دلیل ساختار مکانیکی ساده، کم هزینه است.
عواملی مانند جنس بدنه و شناور، طول و ابعاد دستگاه، نوع اتصالات، برند سازنده و ویژگی های خاص مانند قابلیت نصب سنسور در قیمت آن تاثیر گذارند.
جهت دریافت مشاوره رایگان، با کارشناسان شرکت آذرسام در ارتباط باشید.
آبنماى مغناطيسى چیست؟
آبنماى مغناطيسى یک نمایشگر سطح سیال است که با استفاده از خاصیت مغناطیسی و شناور داخلی، میزان سطح مایع درون مخازن را به صورت دیداری نشان می دهد. این دستگاه با حرکت شناوری که در داخل لوله نصب شده روی مخزن قرار دارد، موقعیت سطح مایع را به فلپ ها یا تیوب شیشه ای منتقل می کند و کاربر می تواند سطح واقعی سیال را بدون تماس مستقیم مشاهده کند.
استفاده از این آبنما در صنایع نفت، پتروشیمی و غذایی، به دلیل دقت بالا، خوانایی آسان و ایمنی بیشتر نسبت به لول گلاس های قدیمی، رو به افزایش است. آبنماى مغناطيسى به ویژه در محیط های پرفشار یا خورنده عملکردی پایدار و مطمئن ارائه می دهد.

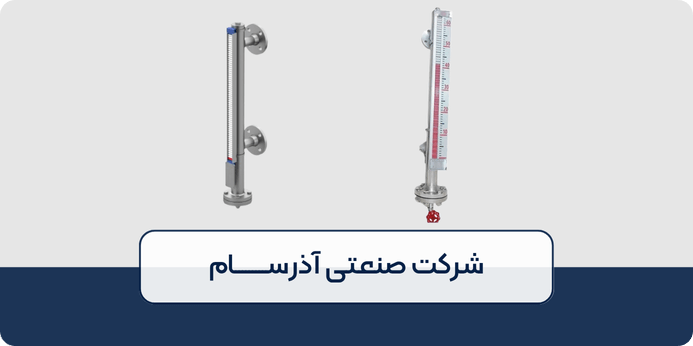

اجزای اصلی آبنما مغناطیسی
هر آبنماى مغناطيسى از چند جزء اصلی تشکیل شده که با هماهنگی، نمایش دقیق سطح مایع را فراهم می کنند. اجزای اصلی آبنما مغناطیسی شامل موارد زیر می شود:
- بدنه اصلی (chamber): لوله ای مقاوم در برابر فشار و دما که شناور در آن حرکت می کند.
- شناور مغناطیسی: درون بدنه قرار دارد و با حرکت سطح سیال، موقعیت خود را تغییر می دهد.
- نمایشگر دیداری: شامل فلپ های رنگی یا تیوب مغناطیسی است که سطح واقعی مایع را نمایش می دهد.
- اتصالات فرایندی: برای نصب به مخزن از طریق فلنج، دنده یا کوپلینگ.
- آپشن های جانبی: مانند سوئیچ هشدار، سنسور سطح یا ترانسمیتر برای پایش از راه دور.
ترکیب دقیق این اجزا باعث می شود آبنماى مغناطيسى بدون تماس مستقیم با سیال، ایمن و قابل اطمینان کار کند.
آبنماى مغناطيسى چگونه کار می‌کند؟ (نحوه عملکرد لول گیج مغناطیسی)
عملکرد آبنما مغناطيسى یا لول گیج مغناطیسی بر پایه اصول ساده ای استوار است. این اصول به شرح زیر می باشند:
- نصب عمودی روی مخزن: نشانگر سطح مغناطیسی به صورت عمودی بر روی مخازن از طریق نازل ها نصب می گردد.
- ورود سیال به استوانه: مایع درون مخزن از طریق نازل پایینی، بر اساس قانون ظروف مرتبطه، به داخل لوله استوانه ای لول گیج مغناطیسی هدایت می شود.
- شناور مغناطیسی: شناور حاوی یک آهنربای دائمی (از جنس آلنیکو یا فریت) درون استوانه قرار دارد و با سطح سیال بالا و پایین می رود.
- نمایش سطح توسط فلپ ها: با تغییر سطح مایع، شناور حرکت کرده و آهنربای آن، فلپ های مغناطیسی بیرونی لول گیج را می چرخاند.
- تغییر رنگ فلپ ها: چرخش فلپ ها باعث تغییر رنگ آن ها (معمولاً از سفید به قرمز) شده و سطح سیال را به صورت بصری نمایش می دهد.
- کنترل و مانیتورینگ: با نصب سنسور های مغناطیسی یا لول ترانسمیتر مغناطیسی بر روی لول گیج، می توان فرمان های کنترلی به تابلوهای برق ارسال کرد و سطح سیال را کنترل یا به سیستم های PLC و مانیتورینگ جهت مشاهده و کنترل از راه دور انتقال داد.
به این ترتیب، آبنماى مغناطيسى روشی ایمن، قابل اعتماد و کارآمد برای نمایش و کنترل سطح سیال در مخازن مختلف ارائه می دهد.
کاربردهای آبنماى مغناطيسى چیست؟
آبنماى مغناطيسى یا لول گیج مغناطیسی به دلیل مزایای متعدد، کاربردهای گسترده ای در صنایع مختلف دارد. مهم ترین کاربردهای آن عبارتند از:
مخازن آب گرم
نمایش دقیق سطح آب در مخازن آب گرم جهت اطمینان از عملکرد صحیح سیستم های گرمایشی یکی از اصلی ترین کاربردهای آبنماى مغناطيسى می باشد.
تانک های سوخت اسید
اندازه گیری ایمن و مطمئن سطح سیالات خورنده مانند اسید در تانک ها با متریال مقاوم هم یکی دیگر از اصلی ترین کارهاییست که آبنما مغناطیسی انجام می دهد.
دیگ های آب گرم و دیگ بخار
کنترل سطح آب در دیگ های بخار و آب گرم برای جلوگیری از آسیب به دیگ و اطمینان از عملکرد ایمن نیز از کارهای اصلی آب نما مغناطیسی به شمار می رود.
صنایع نفت، گاز، پتروشیمی
پایش سطح سیالات مختلف از جمله نفت و گاز در مخازن و تجهیزات فرآیندی این صنایع هم جزوی از کارهای آب نمای مغناطیسی می باشد و آن را به یکی از اصلی ترین تجهیزات این صنعت تبدیل کرده است.
صنایع دارویی و غذایی
استفاده در مخازن و سیستم های تولید با رعایت استانداردهای بهداشتی و اطمینان از اندازه گیری دقیق سطح مواد اولیه و محصولات یکی دیگر از استفاده های اصلی آبنماى مغناطيسى به شمار می رود.
به طور خلاصه، آبنما مغناطیسی ابزاری کارآمد و پرکاربرد برای اندازه گیری و کنترل سطح سیالات گوناگون در مخازن صنایع مختلف محسوب می شود.
نکات و نحوه نصب آب نمای مغناطیسی
نصب آبنماى مغناطيسى باید مطابق با شرایط فنی مخزن و نوع سیال انجام شود تا دقت عملکرد آن حفظ گردد. این مراحل نصب شامل موارد زیر است که باید با دقت بسیاری انجام بشوند:
- بررسی محل نصب: انتخاب محل عمودی، عاری از مانع و در دسترس برای بازدید.
- اتصال فلنج ها یا دنده ای: آبنما از طریق فلنج یا رزوه به بای پس مخزن متصل می شود.
- تنظیم تراز عمودی: نصب کاملاً قائم برای حرکت دقیق شناور الزامی است.
- تست نشت و عملکرد: پس از نصب، نشتی و حرکت روان شناور بررسی می شود.
در نصب این وسیله، توجه به دمای سیال، فشار کاری و جنس متریال بسیار حیاتی است تا آبنماى مغناطيسى در بلندمدت بدون خطا عمل کند.

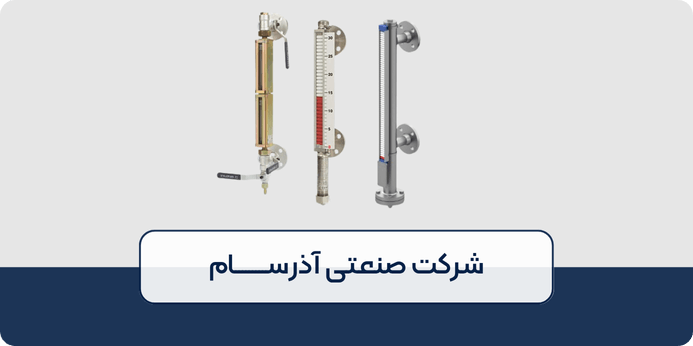

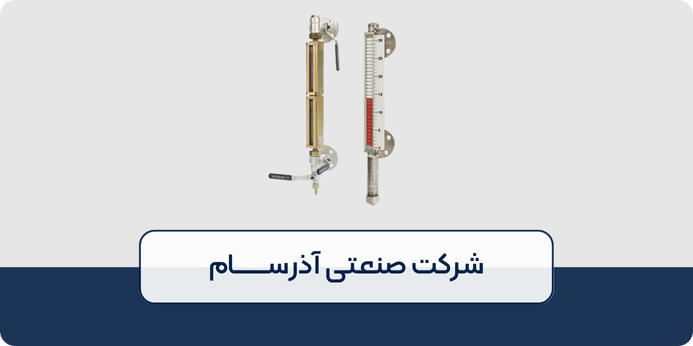

مزایای آبنماى مغناطيسى در مقایسه با آبنما شیشه ای چیست؟
آبنما مغناطیسی در مقایسه با آبنما شیشه ای (Sight Glass Level) دارای مزایای قابل توجهی است که آن را به گزینه ای ایده آل در بسیاری از کاربردها تبدیل می کند:
- دید واضح و از راه دور: فلپ های رنگی آبنما مغناطیسی امکان مشاهده سطح سیال را از فواصل دور فراهم می کنند، در حالی که آبنما شیشه ای محدود به دید نزدیک است.
- عدم کدر شدن شیشه: شیشه آبنمای شیشه ای به مرور زمان در تماس با سیال کدر شده و دید را مختل می کند، اما آبنما مغناطیسی این مشکل را ندارد زیرا سیال در چمبر محصور است.
- ایمنی بیشتر در برابر شکستگی و نشت: شیشه آبنما شیشه ای در معرض شکستگی و نشت سیال قرار دارد، در حالی که آبنما مغناطیسی حتی با آسیب به اندیکاتور، نشتی نخواهد داشت.
- قابلیت نصب تجهیزات کنترلی: بر خلاف آبنما شیشه ای، آبنما مغناطیسی امکان نصب لول سوئیچ و لول ترانسمیتر مغناطیسی را برای کنترل سطح سیال فراهم می کند.
- مناسب برای سیالات کثیف و بخار: آبنما مغناطیسی در محیط های کثیف و دارای بخار عملکرد بهتری دارد، چرا که فلپ ها به راحتی قابل مشاهده هستند.
جدول ارائه شده در ادامه، به طور خاص محدوده عملکردی وسیع تر آبنماهای مغناطیسی در دما و فشار را نسبت به نمونه های شیشه ای نشان می دهد که یکی از مزایای ایمنی و کاربردی مهم آن ها محسوب می شود.
| ویژگی | آبنماى مغناطيسى | آبنمای شیشه ای |
| محدوده دما | معمولا گسترده تر (از دماهای بسیار پایین تا بالا، بسته به طراحی و مواد) | محدودتر (معمولا تا حدود 200-300 درجه سانتیگراد، بسته به نوع شیشه) |
| محدوده فشار | معمولا بالاتر (قابلیت تحمل فشارهای بالا، بسته به طراحی و استانداردها) | محدودتر (معمولا برای فشارهای پایین تر و متوسط مناسب است) |
چگونگی افزایش تحمل فشار در ساختار نشانگر سطح مغناطیسی
برای افزایش تحمل فشار در آبنما مغناطیسی، از روش های مختلفی در ساختار آن استفاده می شود:
- استفاده از لوله یا ورق ضخیم تر: به کار بردن لوله یا ورق با ضخامت بیشتر در ساخت بدنه و اجزای آبنماى مغناطيسى، مقاومت آن را در برابر فشار افزایش می دهد.
- ساختمان شبکه ای در شناور: طراحی شناور با ساختمان شبکه ای داخلی، ضمن حفظ وزن مناسب، استحکام آن را در برابر فشار خارجی بهبود می بخشد.
- کرکره ای کردن شناور (رولینگ): شکل دهی شناور به صورت کرکره ای با استفاده از دستگاه رولینگ، مقاومت آن را در برابر فشار به طور موثری افزایش می دهد.
- استفاده از رینگ در فواصل کوتاه: به کار بردن رینگ های تقویتی در فواصل کوتاه در طول بدنه آب نما مغناطیسی، از تغییر شکل و تخریب آن تحت فشار جلوگیری می کند.
- تزریق گاز و ایجاد فشار مثبت: تزریق گاز بی اثر به داخل آبنما مغناطیسی و ایجاد فشار مثبت، مقاومت کلی ساختار را در برابر فشار خارجی افزایش می دهد.
با به کارگیری این روش ها، آبنما مغناطیسی برای کاربرد در فشار های بالاتر و محیط های صنعتی مختلف بهینه سازی می شود.
راهنمای انتخاب آبنماى مغناطيسى مناسب بر اساس شرایط محیطی
برای انتخاب دقیق و مطمئن آبنماى مغناطيسى، باید شرایط کاری و محیطی پروژه در نظر گرفته شود. مهم ترین عوامل تأثیرگذاری که به این مورد مربوط می شود شامل موارد زیر می شود:
- نوع سیال: سیالات خورنده یا سمی نیاز به متریال مقاوم مانند استیل ۳۱۶ یا آلیاژ خاص دارند.
- دما و فشار کاری: آبنما باید تحمل کافی در برابر دمای بالا و فشار سیستم را داشته باشد.
- موقعیت نصب: محیط های دارای لرزش یا فضای محدود نیازمند طراحی خاص هستند.
- نیاز به سیگنال خروجی: در صورت نیاز به پایش آنلاین، باید مدل دارای ترانسمیتر یا سوئیچ انتخاب شود.
- نوع نمایشگر: فلپ مغناطیسی برای دید از دور مناسب تر است؛ تیوب شفاف برای فضاهای بسته کاربردی تر است.
انتخاب درست، عملکرد ایمن و طول عمر بالای آبنماى مغناطيسى را تضمین می کند.
آبنماى مغناطيسى چه فرقی با دیگر نمایشگرهای سطح دارد؟
آبنماى مغناطيسى به عنوان یکی از دقیق ترین و ایمن ترین نمایشگرهای سطح مایع شناخته می شود که در مقایسه با سایر روش ها مانند لول گلاس، گیج راداری و خازنی، مزایای قابل توجهی ارائه می دهد. برخلاف لول گلاس که تماس مستقیم با سیال دارد و ممکن است در شرایط فشار و دمای بالا خطرناک باشد، آبنماى مغناطيسى بدون تماس مستقیم سطح مایع را نمایش می دهد و برای محیط های خورنده و حساس بسیار مناسب است.
همچنین برخلاف سیستم های راداری و خازنی که به برق و تجهیزات الکترونیکی پیچیده نیاز دارند، آبنماى مغناطيسى در نمونه های ساده خود بدون نیاز به منبع تغذیه کار می کند و خوانایی بصری آن بسیار بالاست. این ویژگی ها موجب می شود که آبنماى مغناطيسى گزینه ای ایده آل برای کاربردهای صنعتی با شرایط سخت باشد.
در جدول زیر می توانید مقایسه آبنماى مغناطيسى با لول شیشه ای و لول راداری را مشاهده کنید:
| ویژگی ها | آبنماى مغناطيسى | لول گلاس و راداری/خازنی |
|---|---|---|
| ایمنی در برابر فشار و دما | بالا | لول گلاس: متوسط راداری/خازنی: بالا |
| تماس مستقیم با سیال | ندارد | لول گلاس: دارد راداری/خازنی: ندارد |
| نیاز به برق | ندارد (در مدل ساده) | لول گلاس: ندارد راداری/خازنی: دارد |
| خوانایی دیداری | بسیار خوب | لول گلاس: محدود راداری/خازنی: ندارد (خروجی دیجیتال) |
| مناسب برای سیالات خورنده | بله (با متریال مناسب) | لول گلاس: خیر راداری/خازنی: بله |
